不会DIY的设计师不是好的定制影院「大沥雅瑶绿洲」多功能影音室案例分享

Private Theatre    私人影院

影院. × 娱乐&设计

影音娱乐与设计的碰撞

01

前序

随着全景声技术在新推出的影片中应用的越来越广泛，广大家庭影院爱好者也开始更加关注全景声音箱的安装。

杜比全景声Dolby Atmos，这项革命性的音频技术已经完全进入家庭影院的领域，给爱的电影、音乐、游戏等带来了一个全新的令人激动的沉浸式真实体验。可以说，杜比全景声是这20年来，自环绕声之后令人激动的音频技术了，有了它，内容制作者可以使声音在房间里的定位（包括头顶），使娱乐难以置信。

设计风格特别

高端简约的冷淡风

造型简洁洗练

极富设计感

定制创意感强

02

项目基本信息简介

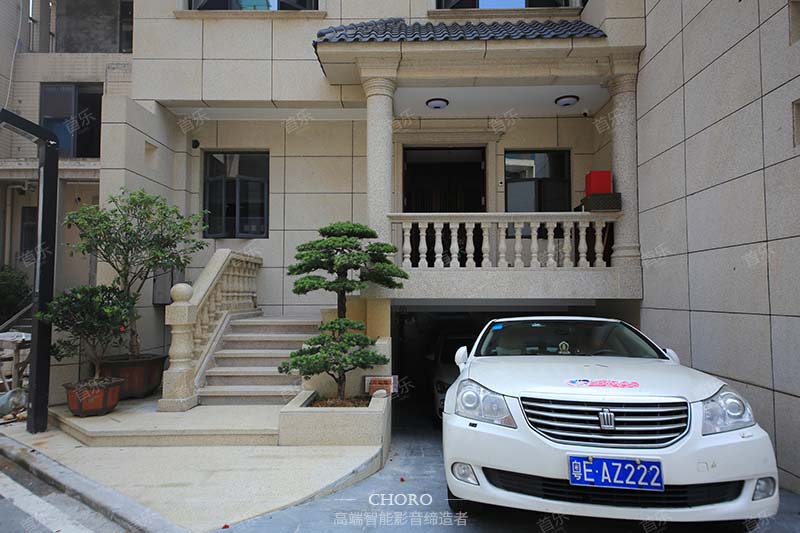

今天介绍的案例【雅瑶绿洲】项目，位于广佛都市圈强城市带——沥桂新城城市轴北端，珠江支流雅瑶水道大沥段；【雅瑶绿洲】承载原生自然禀赋，紧邻南海碧桂园，周边高端别墅楼盘林立，为名门世家有品味的业主传承居所。

在我们众多案例当中，此项目地的案例已经占据了三个，各个项目独具匠心，风格各有千秋（可点击链接阅览）

客户方梁总，有着历经岁月沉淀之后的稳重气质，同时也是一个乐善好施的人，平时的生活中除了家庭事业之外，多数是在广东周边组织慈善活动，进行公益事业，梁总为人非常热情慷慨，而且低调谦和毫无架子，对于家里所打造的此间家庭影院，他希望定制出简约风格，不喜欢太过于张扬的设计，透露家里人喜欢蓝咖色系，因为觉得蓝色比较端庄优雅，供家人在休闲时光之余享受全家娱乐的相处模式，对于此间多功能影音室，设备隐匿其中声音有迹可循，听演唱会时音质干净还原度高，观影时全景声的设计代入感很强，仿佛身临其境，K歌时轻松耐唱，梁总表示非常的满意。

项目地理位置：佛山大沥雅瑶绿洲

工程总造价：10万

地理空间：35㎡左右

项目类别：地下室专业影院+卡拉OK系统+完善专业的售后服务

03

配套方案

美国OSD 5.1.2全景声影院

美国OSD T61主音箱/中置音箱/环绕音箱：5只

美国OSD R51全景声天花箱：2只

丹麦DALI SUB E-12F低音炮：1台

日本天龙 AVR-X2400H AV功放：1台

Optoma HCF337ST投影机：1套

英国ISKscreen H120寸画框幕：1张

高端无线云更新4.0声道

天行视点8T全高清点歌机：1套

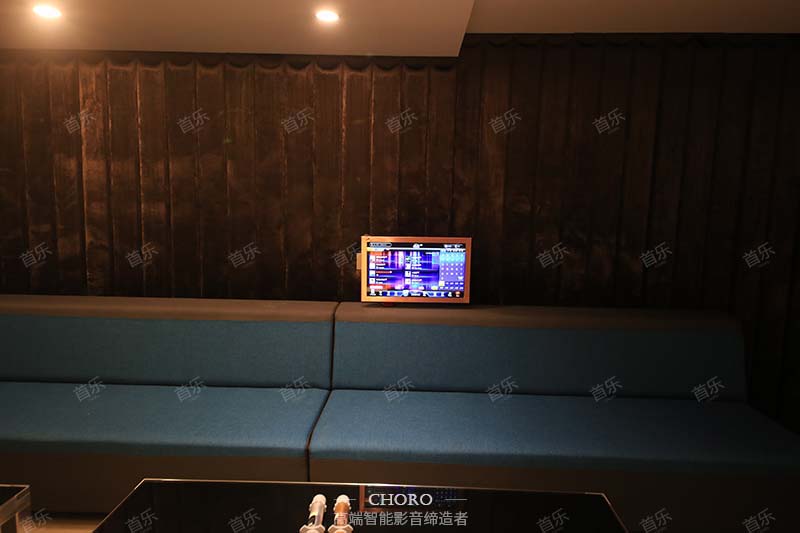

天行视点22寸触摸屏：1台

英国MASU KE12主音箱：4只

英国MASU OEM X5定制版前级效果器：1台

英国MASU OEM PH4800四通道后级功放：1台

英国MASU OEM PR380电源时序器：1台

方案

搭配

美国OSD Audio

位于美国加州南部的OSD AUDIO公司成立于2003年，着重于针对不同消费者而制作不同的喇叭产品。目前OSD拥有世界上专业的各类研发设备及设计软件。

为了表现优质的声音还原，OSD AUDIO在产品的设计和用料上十分讲究，产品有一套十分严格的生产和出厂秩序，这点从其产品的设计与制作上便能深深体现出来，OSD AUDIO自然、饱满的音质表现，受到业主的青睐。

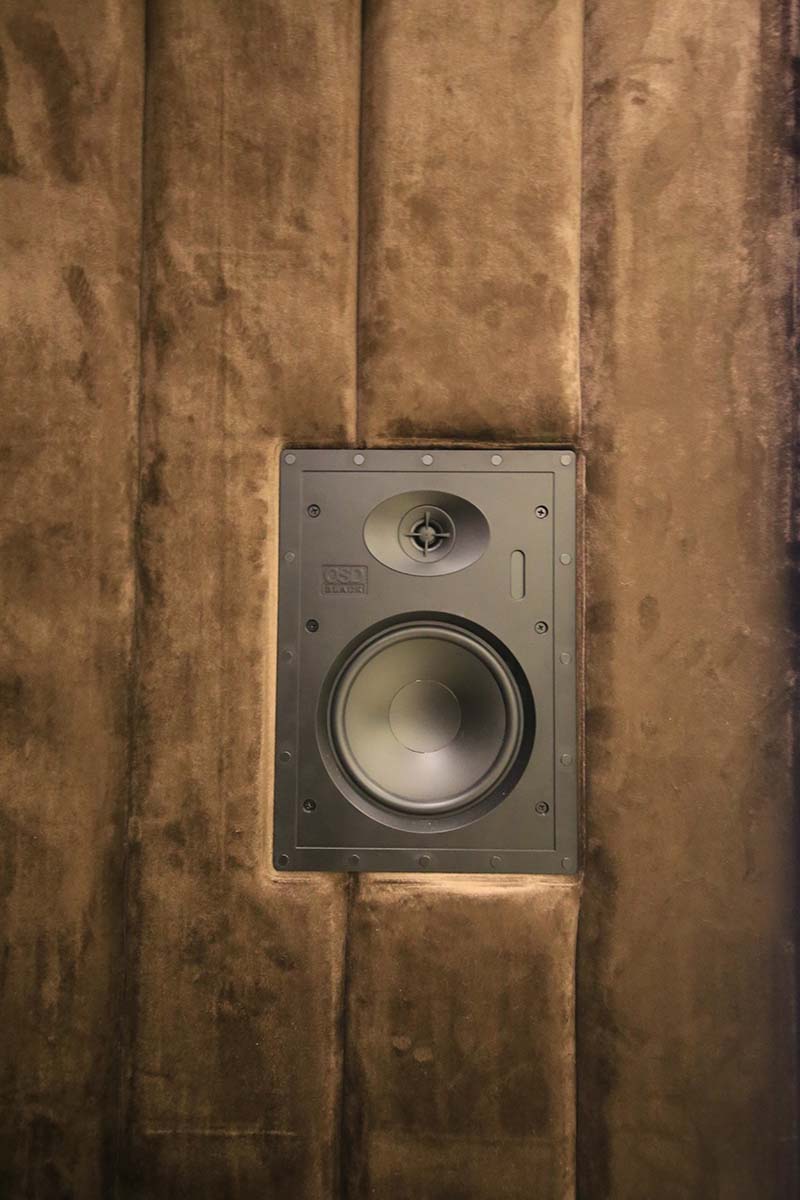

嵌入式定制安装音箱

针对业主喜欢简约风格的设计，而美国OSD良好的配合了这一点：隐藏性：传统影院的器材摆放其实对观影来说是一个硬伤，空间变窄，遮挡幕布，嵌入式影院的延生则完全将这个弊端解决。视觉性：嵌入式影院的设计完全以环境为设计中心，整体加以美学与声学处理，将音箱全部隐藏起来，达到完全统一的视觉效果，嵌入式影院占据的墙面面积是完全“隐藏”了，还有节省空间的作用。

主音箱/中置音箱/环绕音箱：OSD Audio T61

喇叭：6.5寸聚乙烯振盆

高音：0.5寸轴转丝膜顶高音

响应频率：45—20k

功率：100W

灵敏度：86dB

阻抗：8ohm

尺寸：314.96mm*228.6mm

深度：91.95

全景声天花箱

全景声天花音箱选用2路2单元OSD R51系列 , 1”高音,5”低音,专业源自细节，音箱配置的丝膜轴转高音提供了丝丝入扣的细节同时，可旋转式的设计也保证了在各种复杂安装环境下能有着同样定位。而尤其是顶置的天花音响R系列有着30度的倾斜角度，更适合空间内定位的要求。

天花全景声音箱OSD Audio R51

喇叭：5.25寸聚乙烯振盆

高音：0.5寸轴转丝膜顶高音

响应频率：65-20kHz

功率：75W

灵敏度：85dB

阻抗：8ohm

尺寸：208.28mm

深度：96.77mm

开孔尺寸：168mm

奥图码高清投影视讯

为了满足客户专业的审美需求，奥图码的家庭影院投影机专门为画面质量和色彩的准确度设置了一个新的标准，同时，可以灵活的安装和连接家庭影院系统。

这款专用家用投影机，3500流明度白色亮度/色彩亮度，25000:1高对比度，投射比：0.499：1，短焦   314 x 223 x 102 mm，1.2米投影100寸，色彩鲜艳自然，镜头位置记忆功能，ISF认证，让炫彩画面如期而至。

默默无闻的后备军团

低音配置选择了达尼E-12F的规格，它频率范围 (+/- 3dB) [Hz] min: 28； 频率范围 (+/- 3dB) [Hz] max: 190；  大功放输出功率 [W]: 220； IEC连续功率输出[W]: 170； 低音表现震撼有力，感受拳拳到肉的重量感。其他例如天龙的AVR-X2400H功放以及3D蓝光播放机等其他设备，均井然有序的摆放进由公司专门定制的猛犸机柜中，为空间提供了整齐罗列的视觉效果，保护设备的同时又起到了防尘的效果，业主梁总也说“这个不错”。

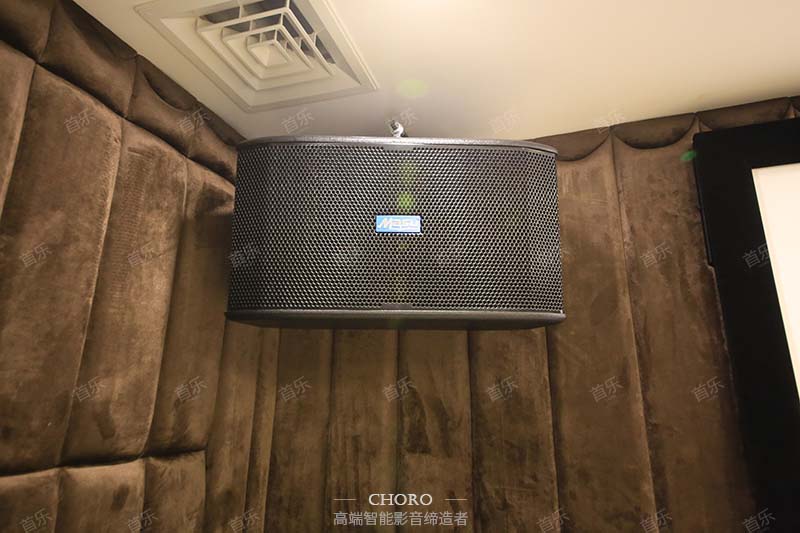

4.0声道KTV设备

在此项目《雅瑶绿洲》所构建的影音室当中，独立室起到了一室多用的作用，除了所构建的影院观影，另一K歌系统也让这个独立室有卡拉OK房的作用。在快节奏 的生活之余回到家高歌几曲，这也是一种放松的方式。KTV系统，使用的是专业演绎音响的三大品牌之一：英国MASU 4只，经由专业调音，其声色特点为高中频清亮细腻，通透，低频有力弹性好，让表演更为生动，更有感染力，而演唱轻松自如，增加演唱自信和爱好，带来全新的震撼体验效果，使得业主更加热爱K歌。

团队

设计

李智达，曾获多项平面设计奖项，所专所长室内空间设计，对新中式空间设计情有独钟，从事影音智能行业三年，个人爱好研究各类影音产品，喜欢探索新鲜事物，对待工作热情负责。

设计师

郭生锋，个人所专所长智能家居、弱电、强电及安防监控；擅长私人影院、背景音乐的整体解决方案，从事影音智能行业十年，拥有专业扎实的智能家居功底，秉承严谨细致的工作态度，认真负责的处事方式，对待客户细心耐心，事无巨细要求尽善尽美，经手打造超百间智能影院案例。

监理

整体风格

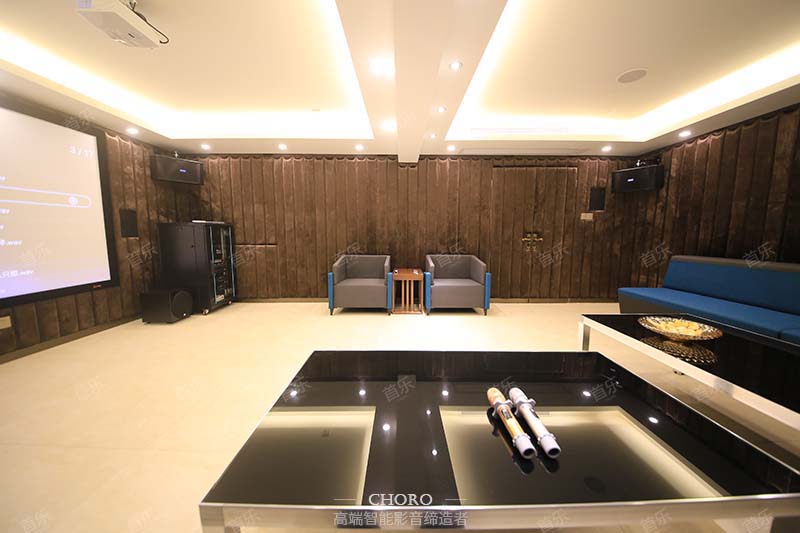

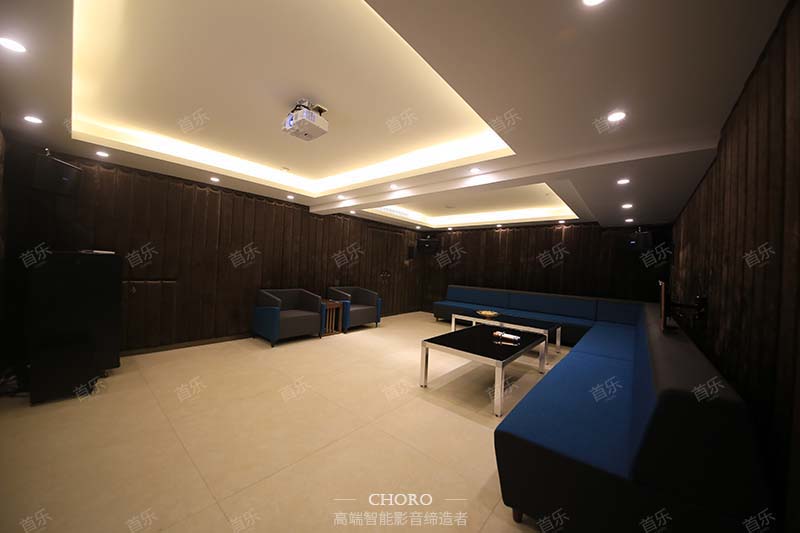

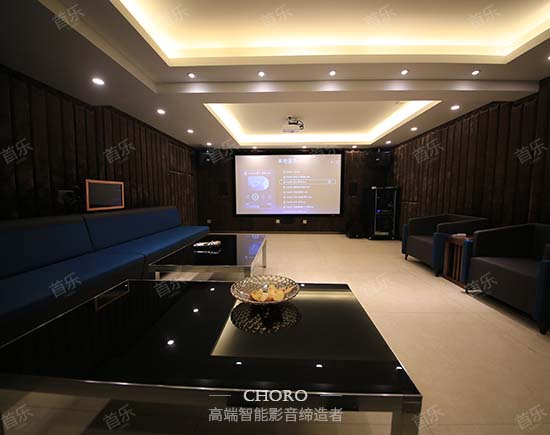

此间多功能影音室，整体色调以业主非常喜欢的沉稳蓝及卡其色相间搭配，在神秘的卡其色包围中一抹深蓝纳入其中，很好的为空间增添了生动的气息，影音设备隐藏于声学材料里面，丝毫不打扰到空间的整体设计，呈现出简约、朴素但又奢华的整体设计之感，依照业主喜爱的风格所设计的影音室，自然是深的业主梁总的满意。

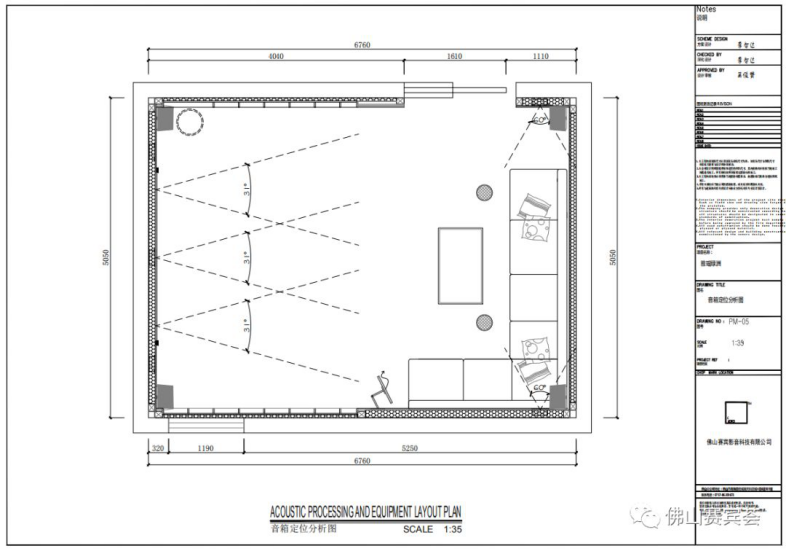

构建过程

项目中5.1.2全景声影音系统，整个声场的表现是依靠结像原理实现的，更多的喇叭参于活动，任意相邻的喇叭都可以通过结像虚似出喇叭之外的发声体。全景声通过增加顶置音箱在平面基础上增上了z轴维度，实现全空间全包围的定位效果。全景声的全空间声音目标的定位是通过顶置喇叭和周边一周喇叭的相互作用，来实现全方面的定位，也就是：全景声顶部信息不是仅由顶部喇叭发出的，而是顶部喇叭和其它喇叭结像的结果。

根据结像合成的矢量原理，顶部喇叭其实只需要一只就可以实现全部结像定位，实际在应用时使用更多的喇叭(2个)，是为了在较低层高时得到更均匀的顶置声音分布。

设计心得

根据自己的房间条件选择合适的全景声布局，只要按照标准位置放置喇叭，都会有不错的表现，所以影院没有必要一味的追求喇叭多化。
