金联宇无纸化智能大会议室系统

多房间、多功能【全新的影院+KTV+会议 三合一】智能化案例分享

环保无纸化智能大会议室系统

Business conference room system

项目说明

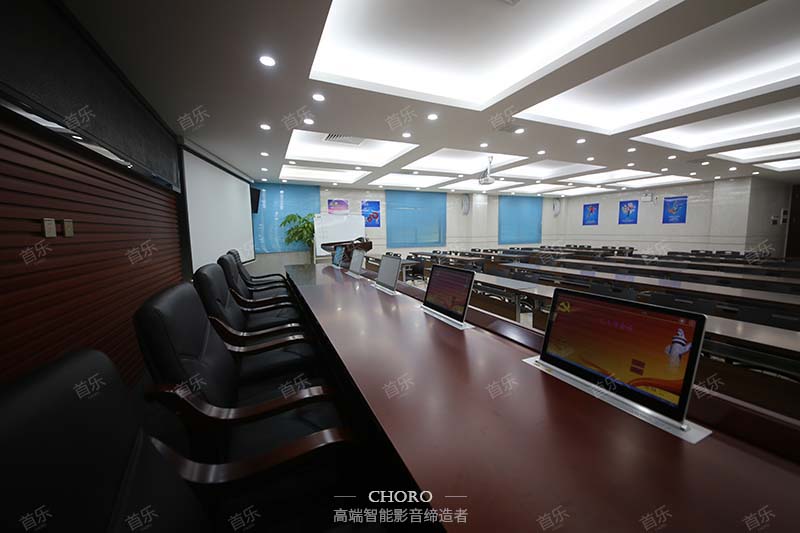

无纸化的智能交互式会议系统，是一款专门为政府企业机关、企事业单位、大型集团企业等，量身定制的无纸化会议系统，提供强大的会议应用功能，包括：会议信息上传、文件分发、阅读查看、文件批注、会议签到、投票表决、电子白板、文件交互传递、视频交互传送、会议交流、信息通知、会议服务、信息记录等，具有功能丰富，界面简洁直观、操作便捷、稳定可靠等特点。能够帮助会议组织者极大的降低工作压力，轻松进行会议现场掌控，提高与会者的开会效率，同时节省大量的资料印刷工作，完全符合国家低碳、环保理念。

首乐&赛宾科技公司根据用户的需求，及四个独立室内的布局，分别是七楼的独立影K室、五楼大会议室，五楼小会议室、二楼小会议室，实地综合考虑出发，所制定的四套针对不同空间打造的影音会议系统。

大型集团企业

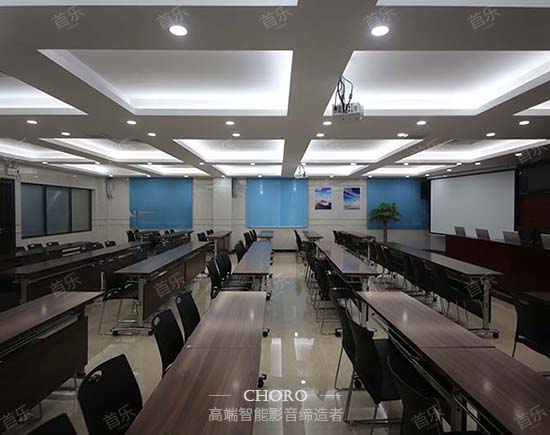

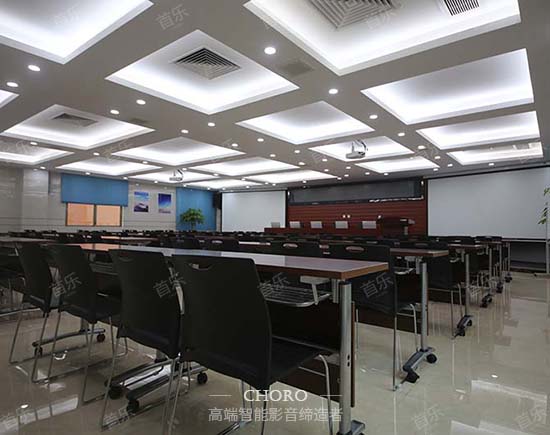

五楼大会议室

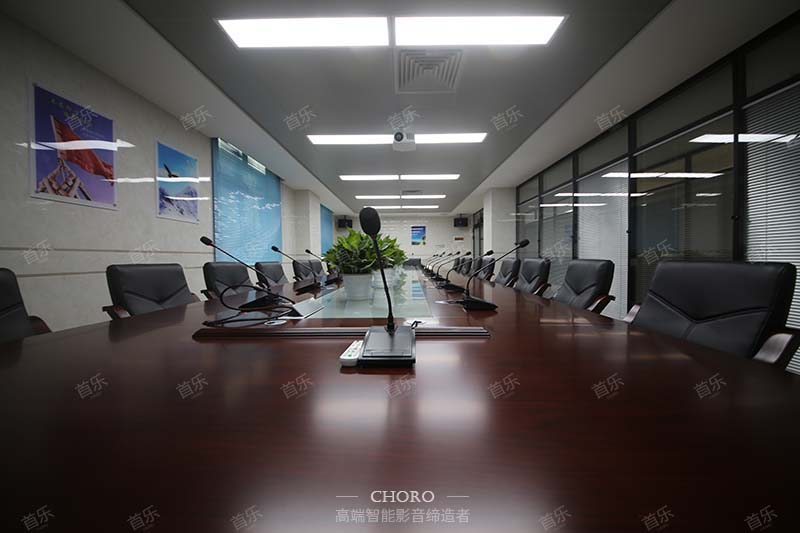

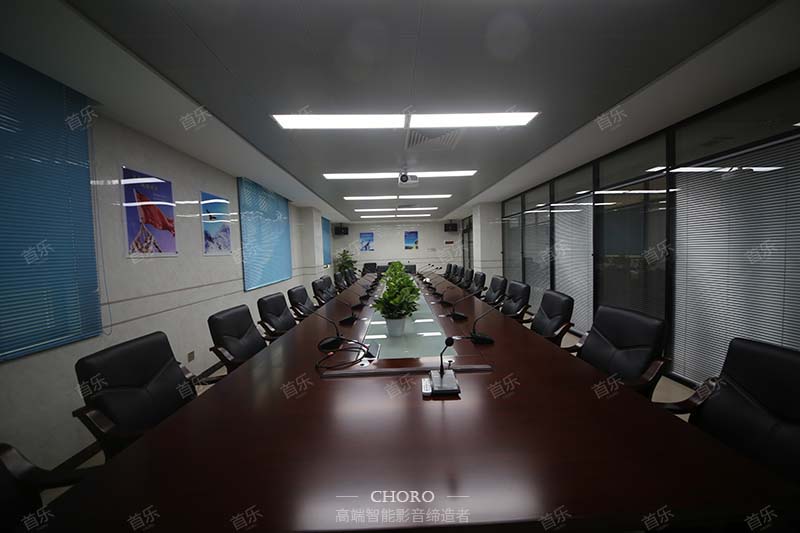

五楼小会议室

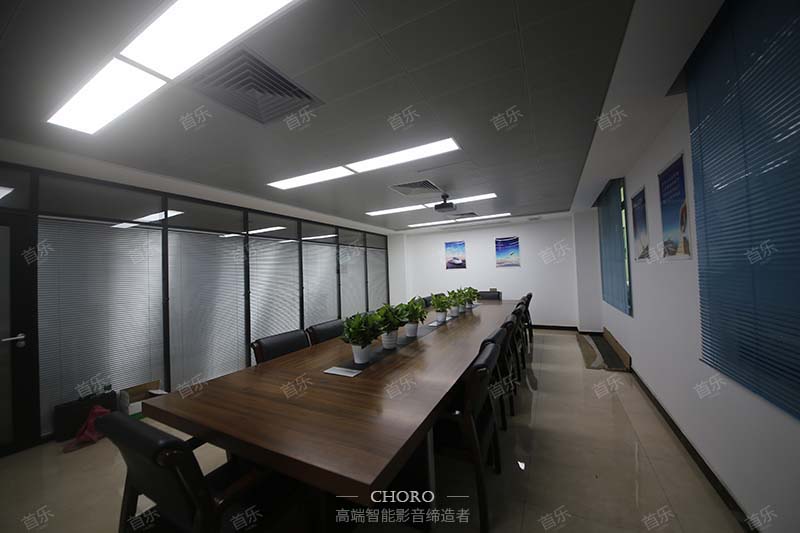

二楼小会议室

项目地理位置

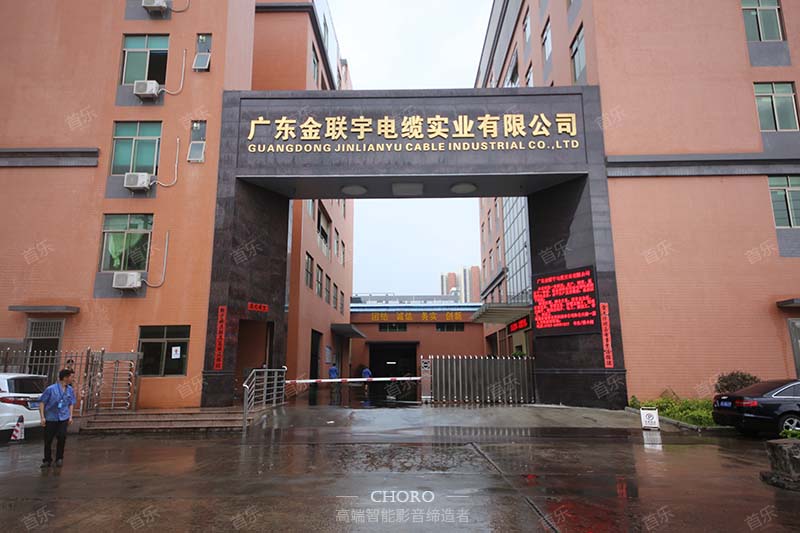

这个项目的主要服务对象是【广东金联宇电缆实业有限公司】，地址位于广东佛山里水地区，企业创建于1999年，是一家专致于高品质、高档次的绿色环保电线电缆的现代化企业，拥有数万平方米的生产基地。

针对高端企业所打造的智能化影音、智能化会议系统，特点是人数多、自然效率也要高、赛宾&首乐提供了整体多项的解决方案。

七楼影K一体室

配置清单

4只：MASU T108 主音箱（分别做主音箱和环绕音箱）

1只：MASU T206 中置音箱

1台：MASU CK2000前级效果解码器

1台：MASU D5250 六通道功率放大器

1台：MASU SUB 12低音炮

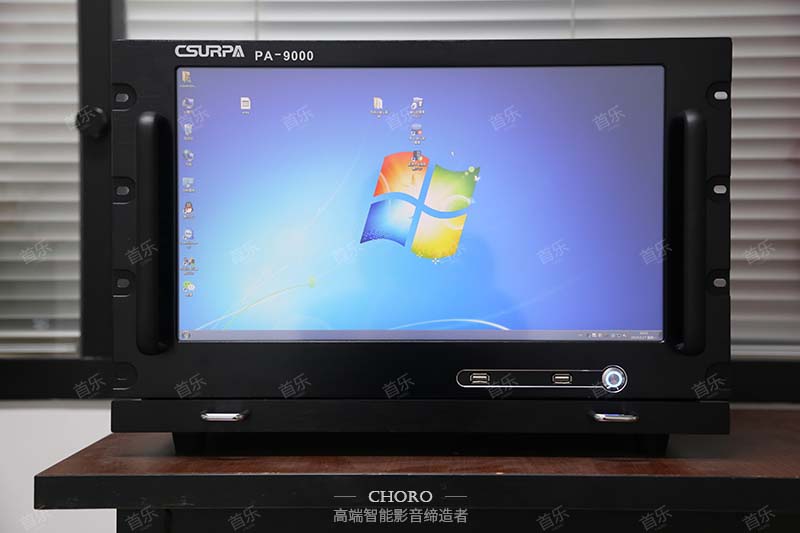

1台：6T高清点歌机10万首歌

1套：天行视点22寸触摸屏

七楼影K一体室

产品服务

集合影院系统和K歌系统一体，打造多功能娱乐室

专业团队,结合zhuanli技术,为用户提供多层次的设计服务

K歌观影、会议三不误，休闲娱乐营造舒适办公环境

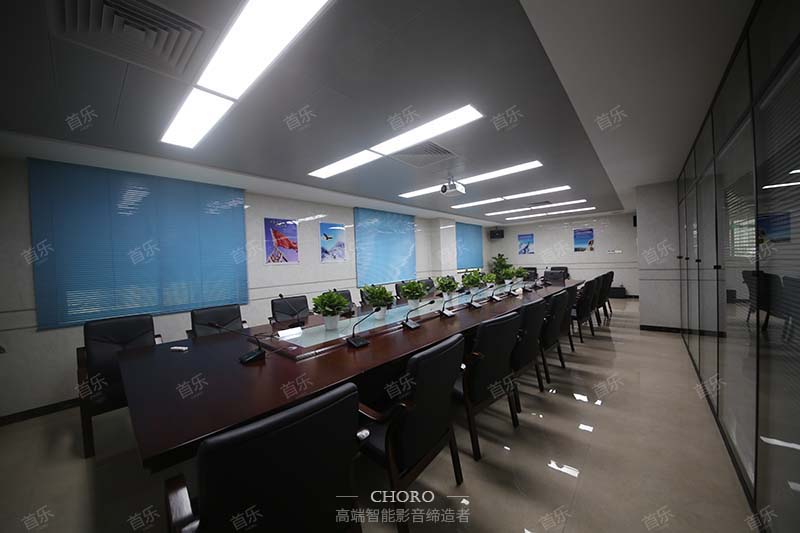

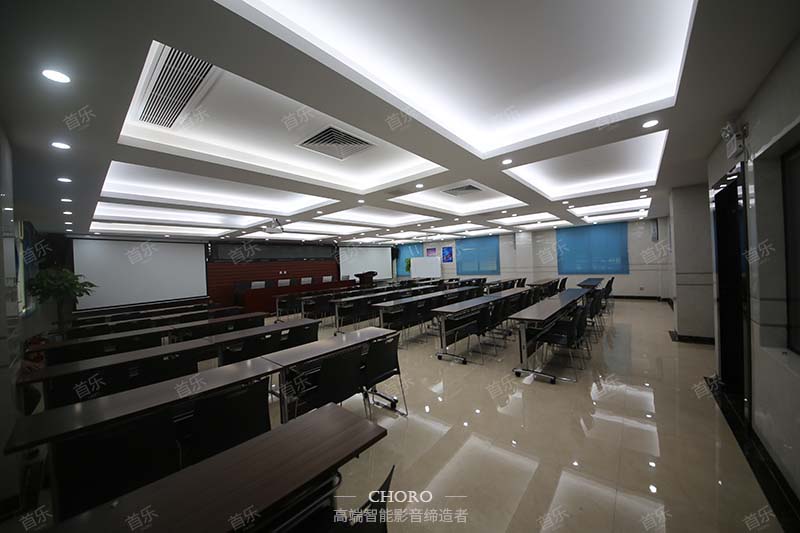

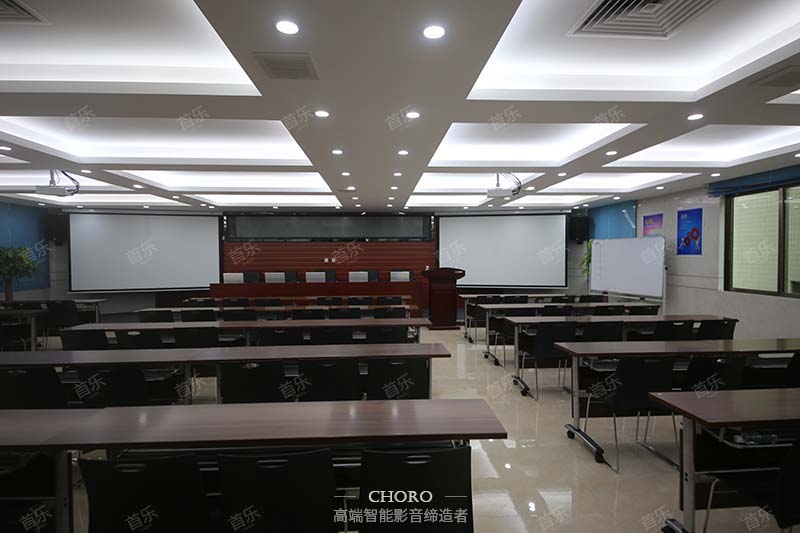

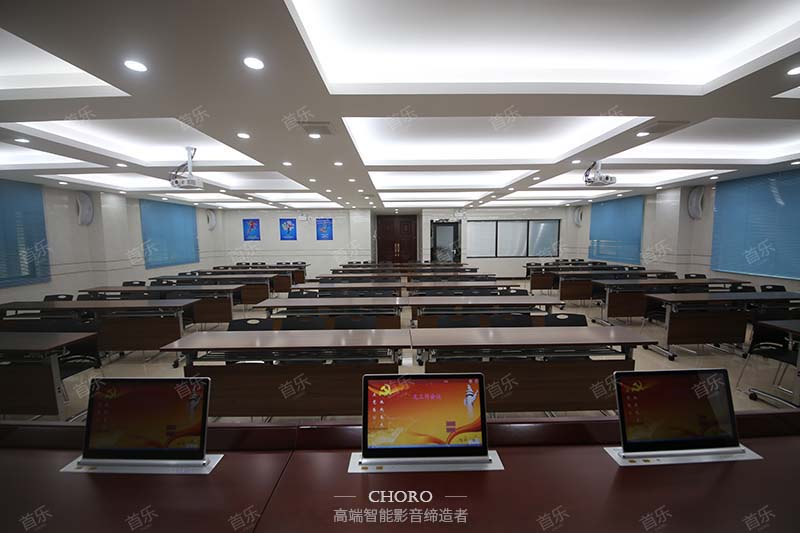

五楼大会议室

配置清单

1台：MASU VX5 前级效果器

1台：MASU SCX6 后级功放

2只：MASU VX12主扩音音箱

4只：MASU ELF5  II辅音音箱

1台：MASU OEM定制版电源时序器

2台：Optoma  0NW760高清宽屏投影机

2套：Plasen 130寸投影幕

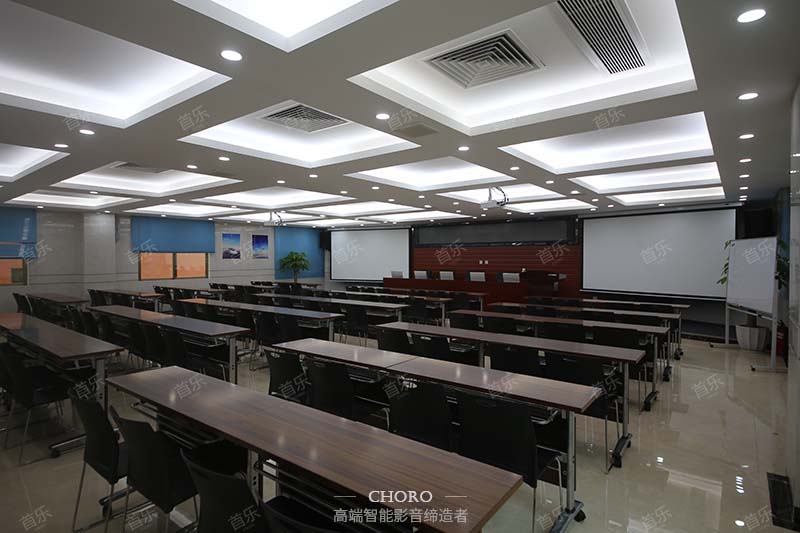

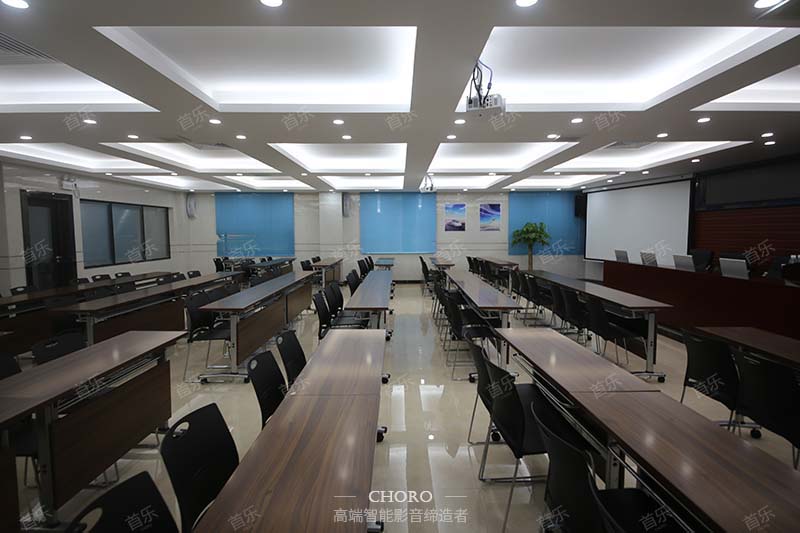

五楼大会议室

产品服务

终端设计一键开机、升降，高效会议一键即开、切换

专业团队,结合zhuanli技术,为用户提供多层次的设计服务

智能化人机协作，减低人工坐席工作强度，提高工作效率

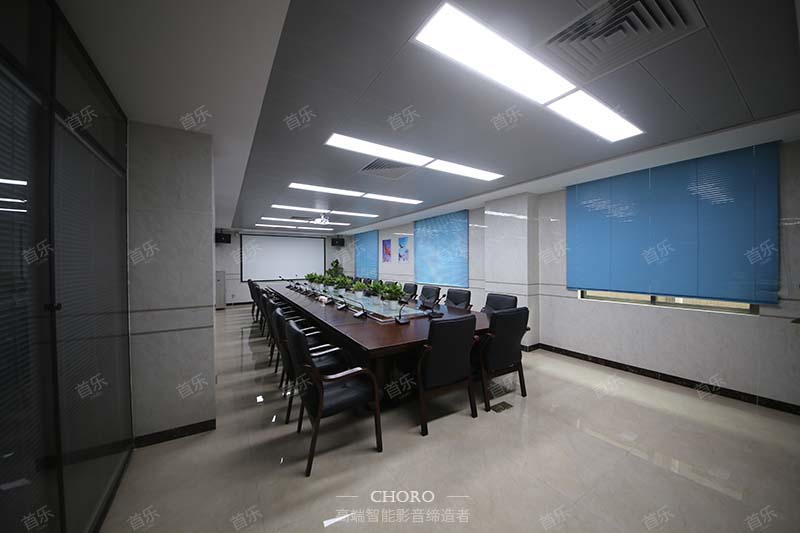

五楼小会议室

配置清单

1台：MASU VX5 前级效果器

1台：MASU E4300后级功放

2台：MASU K10B 主音音箱

2台：MASU K10B 辅音音箱

1台：MASU OEM定制版电源时序器

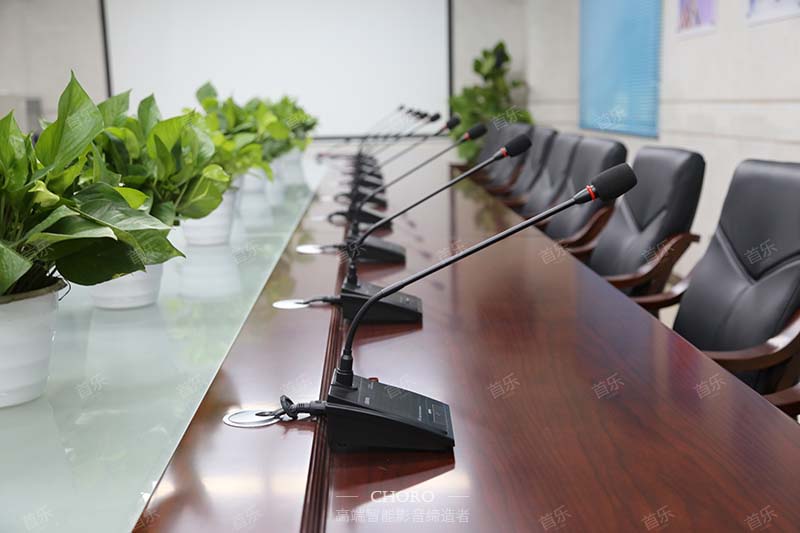

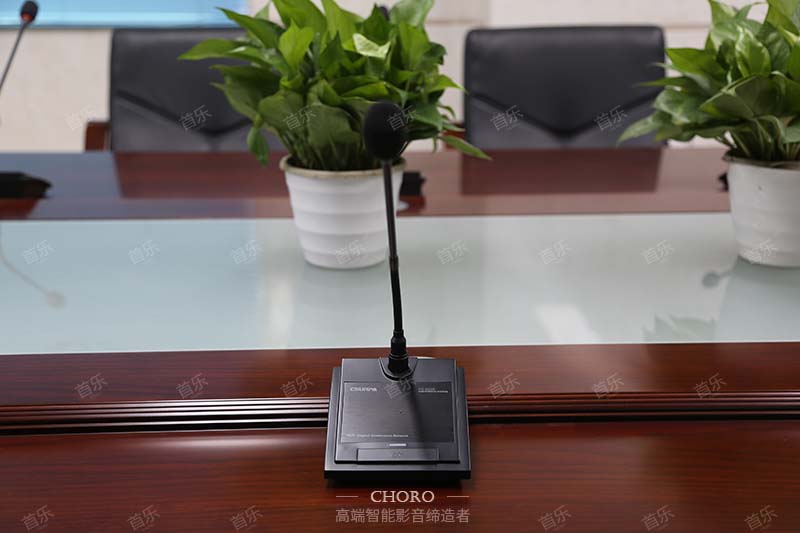

21只：Choseal SK58鹅颈会议话筒

1只：MASU GL1200调音台

1台：Optoma  0NW760高清宽屏投影机

1套：Plasen 130寸投影幕

五楼小会议室产品服务

定制化音视频交互设计

专业团队,结合zhuanli技术,为用户提供多层次的设计服务

智能生态无纸化强大兼容性

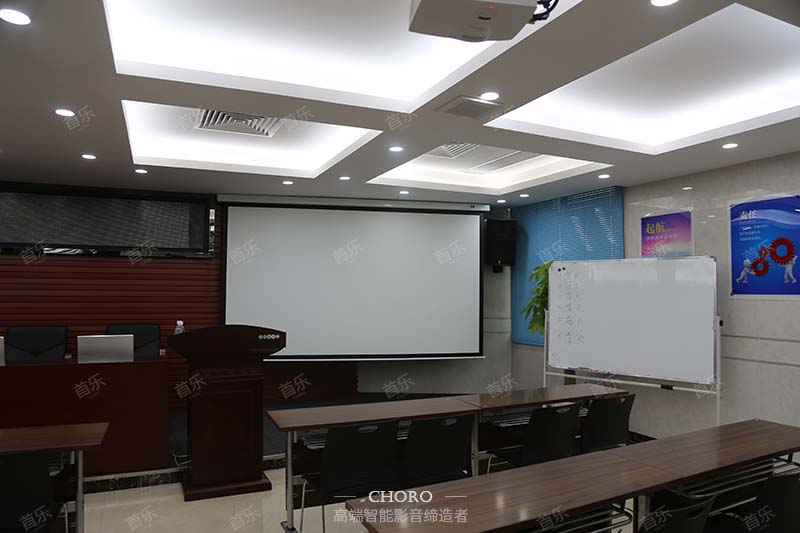

二楼小会议室

配置清单

1台：Optoma OCX315投影机

1套：三维 110寸电动投影幕

 二楼小会议室产品服务

信息化、网路化、自动化

专业团队,结合zhuanli技术,为用户提供多层次的设计服务

超越距离、畅享沟通

PART 1

大会议室

器材分享

《英国MASU》

本项目的会议系统方案，英国MASU自1992年创办开始，以“演绎影音科技”的品牌理念，旗下聚集了一批热爱影音科技的精英，在影音领域方面有着傲视同侪的技术优势。MASU高品质的产品得益于它有着优良的设计:来自英国、有着二十余年音箱产品的设计专家,给产品注入了绅士的风度和灵魂.严谨的电脑设计,严格的选材,让木箱制造工人,可以通过各种机械加工,手工打磨,生产出一系列高标准的木箱简体.

《英国MASU优势特点》

1、MASU只允许使用耐磨的环保油漆，尽量降低对环境的污染.经过设计师精心设计的分频器,适用于各种不同类型的音箱.

2、MASU先进的CAM(计算机辅助建模),LMS测试软件,高科技设计手段的运用使其产品更加可靠和相容, 也使其唱起KTV时更加轻松,HI时更加有激情。

3、MASU注重产品的原创路线与新品研发，这是重视的保持产品竞争力的品牌思路，具有高效充沛的生产场地和设备。

4、MASU主要生产专业舞台音响系列，卡拉OK包房系列，家庭影院系列和会议背景音乐系列。

5、MASU在生产，经营的各个环节上，严格控制品质，在每个产品出厂之前都经过严密的性能测试和外观检验，并通过了CCC，CB，CE 安全认证.

6、MASU能帮助会议每记录重要信息，复杂操作要回归简洁高效！MASU拥有多元化定制智能会议系统，您专属的会议室、创作室、沟通纽带。

《影K独立室》

影院+KTV+会议 三合一5.1声道的多功能室，位于企业办公楼的七楼，于30㎡独立室内所精心构建，影音产品都选用MASU品牌，MASU产品凭借其自生产专业舞台音响系列，卡拉OK包房系列，家庭影院系列和会议系统系列雄厚的技术能力和高素质得到市场的认可和赞誉。

MASU无论是商用还是家用都能够为影音系统提供出色的音质表现。它的造型极具“专业范”，选用简单沉稳的黑色，整体造型简单而务实；8寸影K音箱，额定功率：200W，非常适合市场上大部分的专业功率放大器搭配。将会为体验者展现美妙歌声赋予好的一面，让他高歌不停，展现真的自我。

《主扩音箱VX12》

用于五楼大会议室使用，前方讲座位选用的是左右各一台MASU VX-12壁挂式主扩音箱，MASU VX-12是一款两分频全频音箱，使用一个音圈直径为60mm的12寸纸盘低音单元，高音由一个35mm直径音圈的铝震膜、1寸喉口压缩驱动头，以及一个有效覆盖角度为90度（水平）X 45度（垂直）的CD型号角组成。音箱箱体采用优质MDF夹板，经数控CNC车床准确加工，外表喷涂水性油漆。音箱留有专门的螺丝孔，可以配合目前市面上的常规音箱吊架，作单点水平吊挂安装使用。MASU VX-12适合KTV包房、会议厅、礼堂、及辅助补声等场合应用。

《辅音扬声器ELF5 II》

五楼大会议观众席位用到的MASU ELF5 II是一款特殊设计的多用途音柱，其大的特点是体积小巧，但声压大，而且音质出众。ELF5 II由四个特殊设计的4.5寸纸盘全频喇叭和一个3寸纸盘高音单元组成，五个喇叭单元垂直线性排列，单元间的排列角度经过优化设计，可减少单元之间产生的声干涉，从而有效提高声压以及频响、相位的平滑度，令到声音更清晰。特殊的箱体造型，体积小巧，易于隐藏，可方便地与各种建筑设计融合。音箱箱体采用高分子聚合物一体化模具压铸成型，美观耐用，并有防潮、抗紫外线功能，适合户外安装。ELF5 II非常适合为会议厅、多功能厅、酒吧、商场、博物馆、车站、机场等场所提供高质素的语言和音乐扩声。

《前级音频处理器VX5》

【金联宇】企业集团化项目中，有两个房间分别都使用MASU的 VX5前级音频处理器，分别是五楼的大会议室和五楼的小会议室内，内置音乐，话筒有10段参量均衡可调；回声效果有7段参量可调示；清晰度高，中高频圆润，免调试；输出通道各有七段参量；软件自带反馈抑制，抑制能力强；USB HID免驱通讯方式，即插即用，通过PC电脑的调音软件方便调控参数；个性化设置功能，限制音量、开机音量、密码；配合斯文而大方的外观设计使DH系列特别适用于多功能厅堂、会议室、宴会厅等。

《后级功放SCX6》

【金联宇】企业集团化项目中，有两个房间分别都使用MASU的 SCX6后级功放，分别是五楼的大会议室和五楼的小会议室内，5.1声道纯后级功放，低音1200W大可推双18超低，每个声道独立工作,适用于5.1影院系统及其它场景，功率足，适用于各种苛刻的环境，AP音频测试仪全方位参数测试。先进的电路和结构设计，完善的保护功能：开机软启动，过载、过热、短路、直流输出、智能削峰保护等，静音风扇，智能变速、过热全速风冷控制线路，提供更好的散热，效果音质细腻甜美，低音强劲有力，工作效率高，环保节能，超长使用寿命。

《主音扬声器K10B》

五楼长方形小会议室内，使用的是4只MASU K-10B，分别做主音扬声器和辅音扬声器使用，它是一款专为小型会议室设计的两分频全频音箱，使用一个10寸纸盘泡边低音单元，高音由四个3寸纸盘高音组成。音箱箱体采用优质MDF夹板，经数控CNC车床准确加工，外表压塑处理。音箱留有专门的吊装螺丝孔，可以配合目前市面上的常规音箱吊架，作单点水平吊挂安装使用。

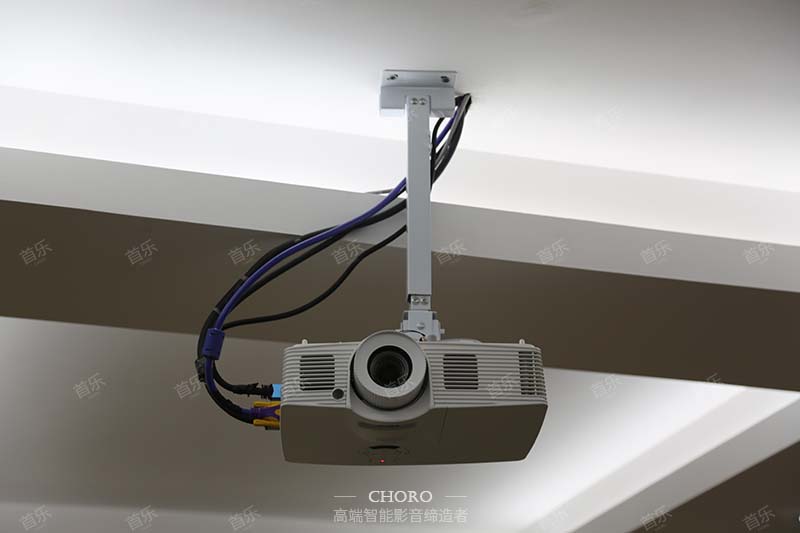

《高清宽屏配幕布》

三个房间的投影（分别是五楼大会议室、五楼小会议、二楼小会议室）均选用奥图码Optoma品牌，ONW760系列采用德州仪器DLP投影技术/新WXGA DMD芯片1280*800分辨率兼容4K，亮度高达5000流明 & 对比度 15000 ：1，采用德州仪器BrilliantColorTM II技术，多种显示模式及显示比例自动适应功能，支持镜头位移功能（垂直），灯泡寿命7000小时（高动态节能模式)/3000小时 (明亮模式) ，支持电源侦测直接开机功能，双自动关机倒数提醒功能（无信号/睡眠自动关机），Projector ID结合RS-232接口，可简单实现远程控制和集中管理。配合16:9电动带遥控器高清白塑幕，在任何角度观看都一样清洗，长久观看下也不会眼睛显得疲惫。

PART 2

设计团队

赛宾荟作为佛山影音智能行业的专业公司之一，其拥有16年之久专业打造智能影院的团队。是由一支拥有着高度设计热情的影音派系年轻人组成，将心血注入到每一个设计案例当中。注重“以人为本”。

无论是私人影院、智能家居、大型商务娱乐会所，均以追求艺术性和功能性的契合为目的，把实用性和性展现给使用者，从每一处的细节透露着赛宾荟设计的专业态度和执着的情怀

专业影音设计师Nancy，从事影音智能行业5年，拥有扎实的影院设计功底、主要以客厅影院设计、独立影院设计、大型舞台灯光设计、全宅智能化配搭设计、室内声学设计为所长，经手打造实施项目案例多次获得业界好评和效仿，THX认证工程师。

设计师同时兼顾项目经理黄永相，从事影音智能行业十年，电器智能工程师、影音工程师 、擅长私人智能化影院设计，经手打造案例上百间。2017-2018，2018-2019连续两年荣获全国设计大奖：《北京.优山美地》项目获得2017-2018年商业展示解决方案大奖，《佛山.里水棠溪》项目获得2017-2018年综合类家居娱乐解决方案大奖，《江门.优之名》项目获得2018-2019年私人定制影院解决方案类案例大奖，荣获2018-2019年度中国影音设计师二十强，案例多次本刊登在国内《影音中国》杂志。

PART 3

整体风格

《高端、尊威》

商业化的办公环境，从装修特点上来看，强调气质的高贵和尊威，造型流畅，大量运用线条，庄严而不严肃的天蓝色遮蔽窗帘为严谨的办公环境增加一点点柔和，花费小心思的用植物装点办公角落，通过光和影的应用效果，在办公柜的空间内制造变化，在线条和光影变幻之间找到对心灵的冲击。提升公司的整体形象，整体表现高贵，给客户和员工一种团结向上的工作形态和严谨的工作意识。

PART 4

构建过程

《专业、专注》

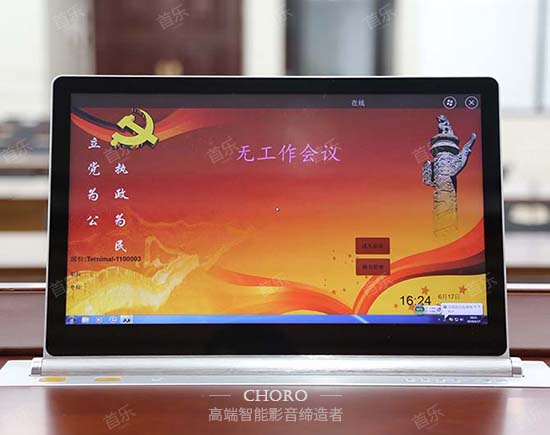

对于大型企业所定制的大会议系统，以液晶触摸显示终端（液晶触摸显示屏、会议平板等）为中心，整合高清视频及音频统一通讯功能，智能多屏交互共享功能，智能会议室中控，音视频采集和扩声系统等，形成一个“以人未本”的智能化会议体验。其大程度的在智能显示终端上集成会议多功能，并以模拟仿真的UI形式提供给用户自然的人机交互界面。

无纸化会议是移动办公的一种形式，也是企业全面实现无纸化办公的必经之路，可以提升企业形象，彰显独特内涵。

PART 5

设计心得

《智能、人性化》

无纸化的会议系统是由从传统会议的研发，施工基础上提出来的无纸化会议交互系统新概念，是基于移动互联网的无纸化会议交互系统，其使用现代通讯技术、音频技术、软件技术，通过文件的电子交换实现会议的无纸化。

无纸化会议系统能够帮助会议组织者极大的降低会议组织压力，轻松进行会议现场掌控，提高与会者的开会效率，同时节省大量的印刷费用，完全符合国家低碳环保理念，已成为现代政府机关、企事业单位和大中型商业公司中广泛推广及应用的办公系统
