佛山.雍景湾多功能别墅影音室

法式与极简的邂逅【佛山.雍景湾】多功能别墅影音室案例分享

提高生活品味领域一小步

将是理想品质生活一大步

我们正为此而不懈努力

上了有层次的生活

这里是佛山《绿岛湖.雍景湾》

项目总概括

整包影音室项目

高性价比实用高端

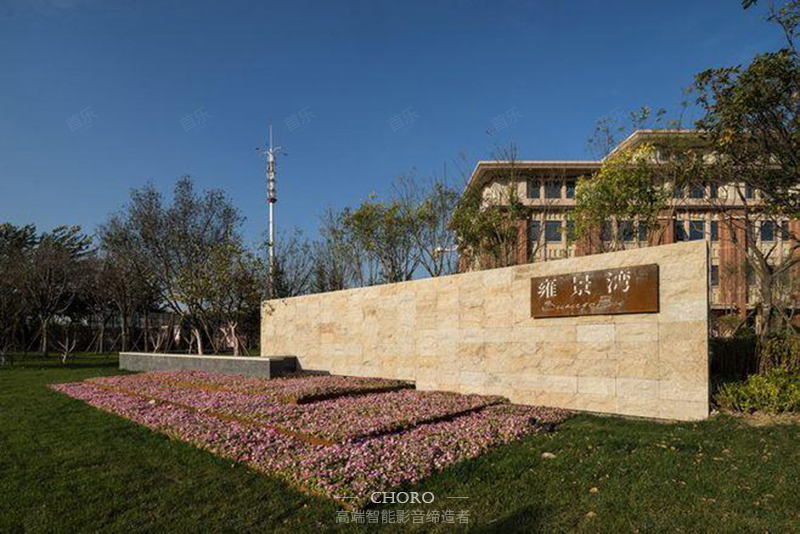

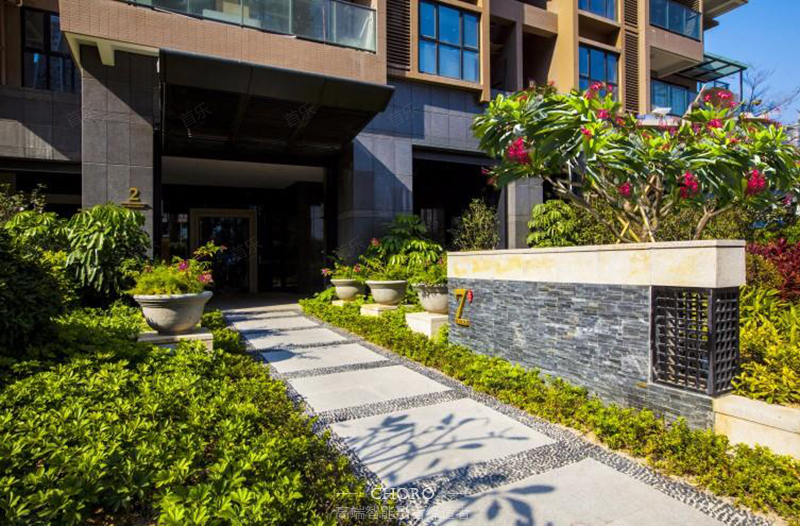

项目位于绿树青山环绕的佛山.绿岛湖私家雍景湾别墅，这里有着个性与共性的结合。现代宏伟建筑别墅连同四层独栋独院建筑设计，理所当然地成为城市风向标。

地下影音室，长6.81m，宽4.27m，层高3.43m，面积29平方米，属于中小型影音室。

投入总预算24万人民币，历时3个月完成交付。

业主五口之家，40岁左右，有个可爱的女儿，靠经营陶瓷行业起家，为人温文有礼，脾气温和，是个好好先生，也比较孝顺，平时比较喜欢看电影，父母则喜欢唱歌，希望建造多功能影音室供家人娱乐使用。

方案配置

整包影音室项目

丹麦达尼7.1.2杜比全景声影院系统

主音箱 丹麦达尼OBERON 7*1对

中置音箱丹麦达尼PHANTOM H-60*2只

环绕音箱 丹麦达尼PHANTOM H-50*4只

全景声音箱 丹麦达尼PHANTOM E-50*2只

低音炮 丹麦达尼K-14F*1台

AV功放日本马兰士SR6014*1台

投影机 日本爱普生TW9400*1套

投影幕 美国施威H150寸4K透声幕*1套

英国MASU KTV系统

KTV主音箱 英国MASU HK12*2只

KTV功放 英国MASU PK-2600*1台

前级效果器 Vinal X5Ext*1台

点歌机视易 6T全高清点歌机*1套

点歌屏视易22寸高清苹果风格*1台

无线麦克风 BBS U-6082S*1套

美国Control4 影音室智能系统

智能中控 美国Control4 EA-1*1套

场景面板 美国Control4双路无线开关*2个

设计团队

专业专注

总设计师：梁仟雨（THX 认证工程师）

外表时尚，心思细腻，由于热爱音乐电影，投身影音智能行业五年，热衷分享传递电影文化。忙碌之余在公司的影音厅欣赏一场电影或放声K歌，已经成为其不可或缺的精神食粮，于自我是节省时间的娱乐方式，于工作是沉淀积累、提升鉴赏能力。从业五年以来，经手打造高端影音案例100+，在智能家居设计、私人别墅影音设计、全宅背景音乐设计、安防监控系统设计方面，均有扎实稳固的设计工作经验。

工程监理：陈国豪（CEDIA/RTI认证工程师）

个人所专所长智能家居、弱电、强电及安防监控；服务态度专业专注、富有责任心，从业五年，实施监督私人影院、智能家居、背景音乐、无纸化办公的整体解决方案100+，获得高褒奖的满意度，深得业主好评。

调校工程师：蒋焕（ISF影像国际认证工程师）

八年以上调音经验，CEDIA 和 HAA认证工程师， 曾担任多个大型演出活动，固定安装的技术支持及音响系统调试，有多场中小型私家影院实操案例经验，熟悉运用声学空间，专业无线传声系统、数字调音台、均衡器、数字效果器、压缩限幅器、激励器、分频器、反馈抑制器、网络化数字处理器及剧场、剧院多功能厅的音响系统设计构建。规范使用声学知识、音响技术知识；对功放、耳机、音响调试，专业有独到见解。

构建过程

从零到有再到精致

覆盖全宅几大节点的服务能力

影音室从十一个大板块去构建。分别是设计效果图、确定器材方案、设计详细的施工图纸、装修部分、设备安装部分、调试部分、客户验收部分，直至交付，独具现代化家庭氛围，覆盖全空间的整包设计，充分体现了设计团队的的包容力及专业性。

一、确定整体风格

影音室设计效果图确定为简约轻奢风格，定制整包服务支持。

二、确定器材的安装方式

多功能娱乐室，是融入了家庭影院的使用功能，和KTV 唱歌的使用功能，我们先确定了器材的安装方向，现流行趋势是落地式影音器材、外挂式影音器材、以及定制安装嵌入式等多种适宜选择。

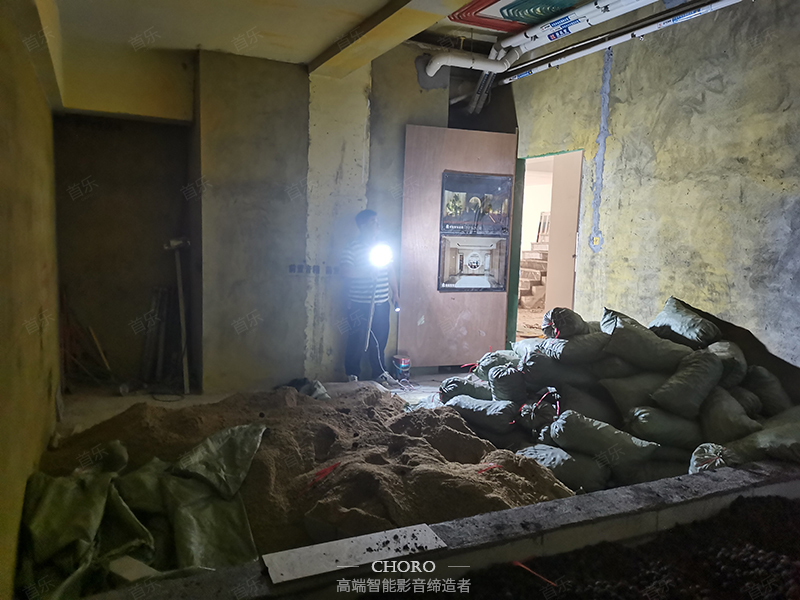

根据此项目现场实际情况，原始结构的前墙有宽2.415米的立柱，及后墙有个宽0.61米的立柱，所以我们确定使用落地式的影音系统，一来是为了极大的利用好空间，二来落地式的器材可以很好的摆放进立柱造成的墙洞里，起到定制安装的效果。

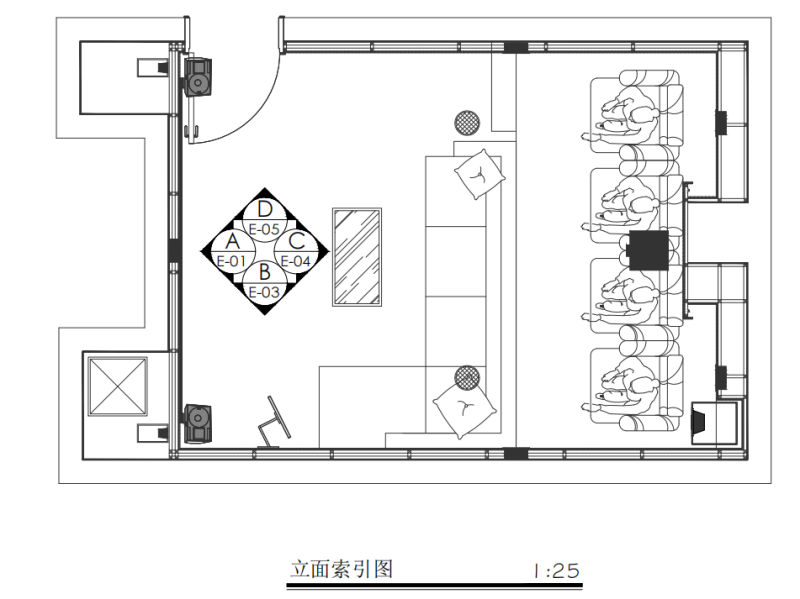

三、设计所有器材的平面布置

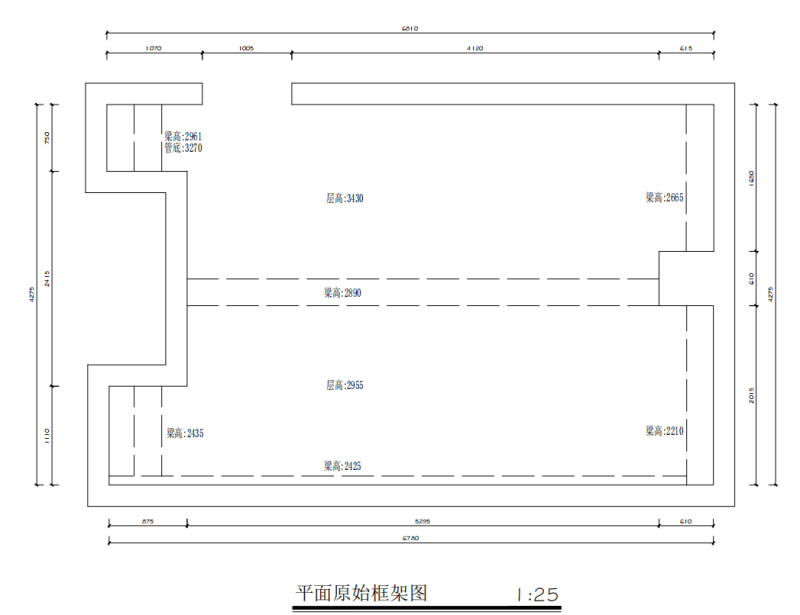

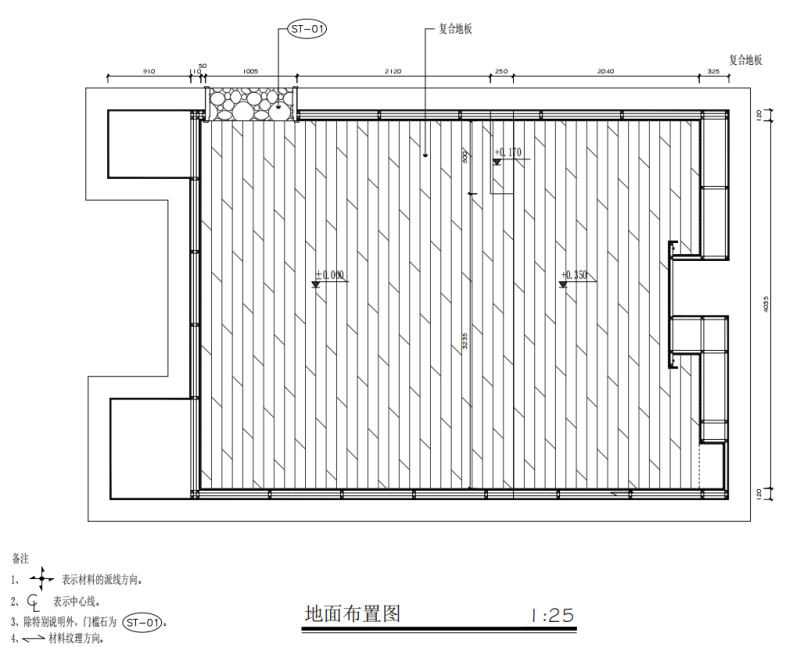

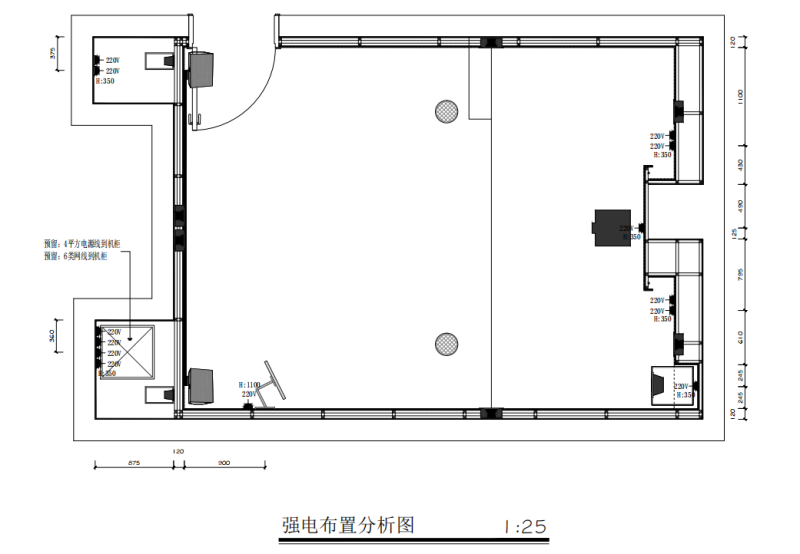

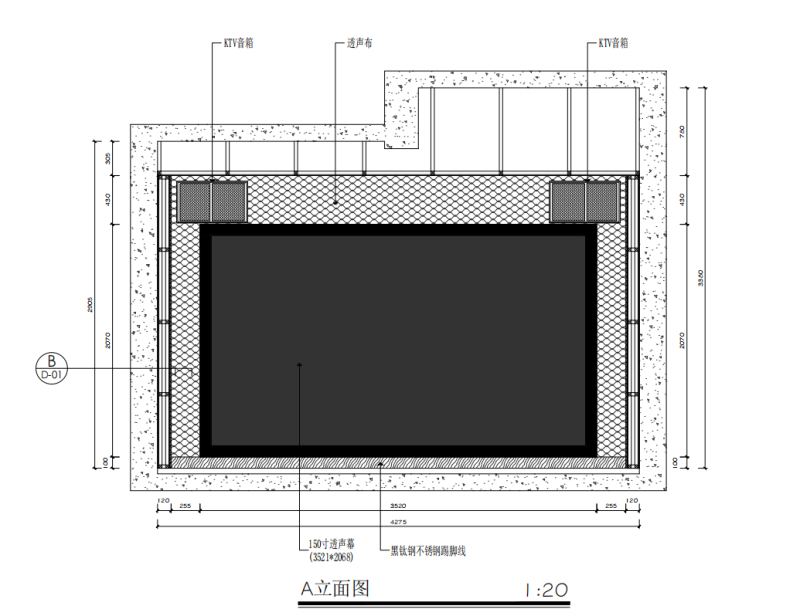

在准备投入构建的前期，出具详细的施工图纸

弱电布置图

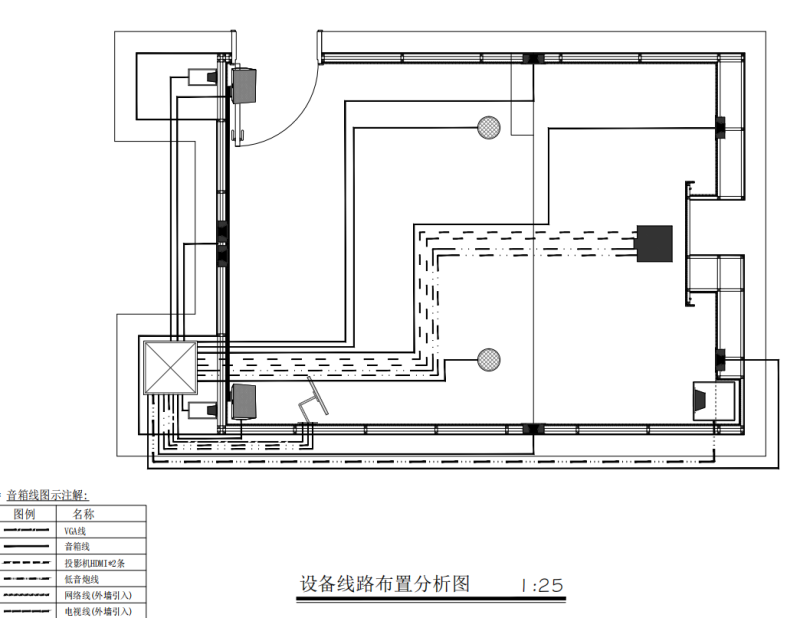

线路布置分析图，布线时要考虑布线的合理性，合理的走线方法，可以避免后期的线路排查以及信号干扰等一系列问题。

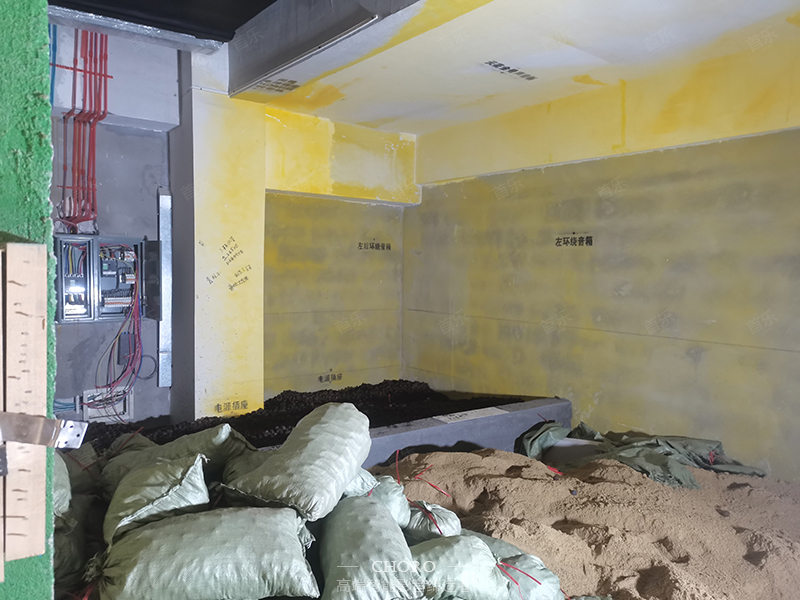

四、施工前对现场提前喷漆定位

根据定位图，在现场实景喷漆定位，让施工团队在前期就了解到施工中的细节。

五、理清布线方案

在影音室设计的时候，充分考虑所想得到的一些功能，看电影、听音乐，玩游戏，看高清电视卡拉OK等，功能不同，所需的布线方法也不同。

六、设计台阶，双排观影

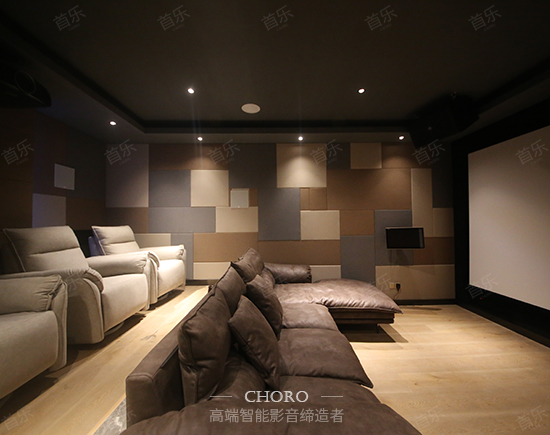

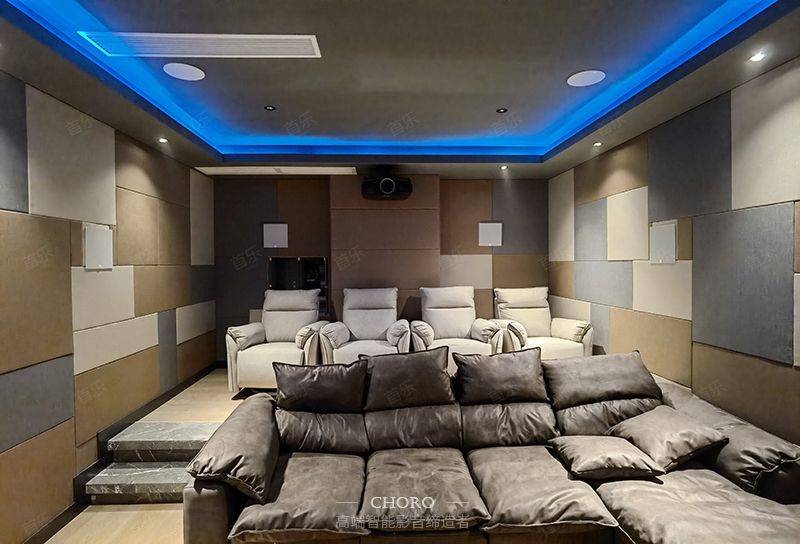

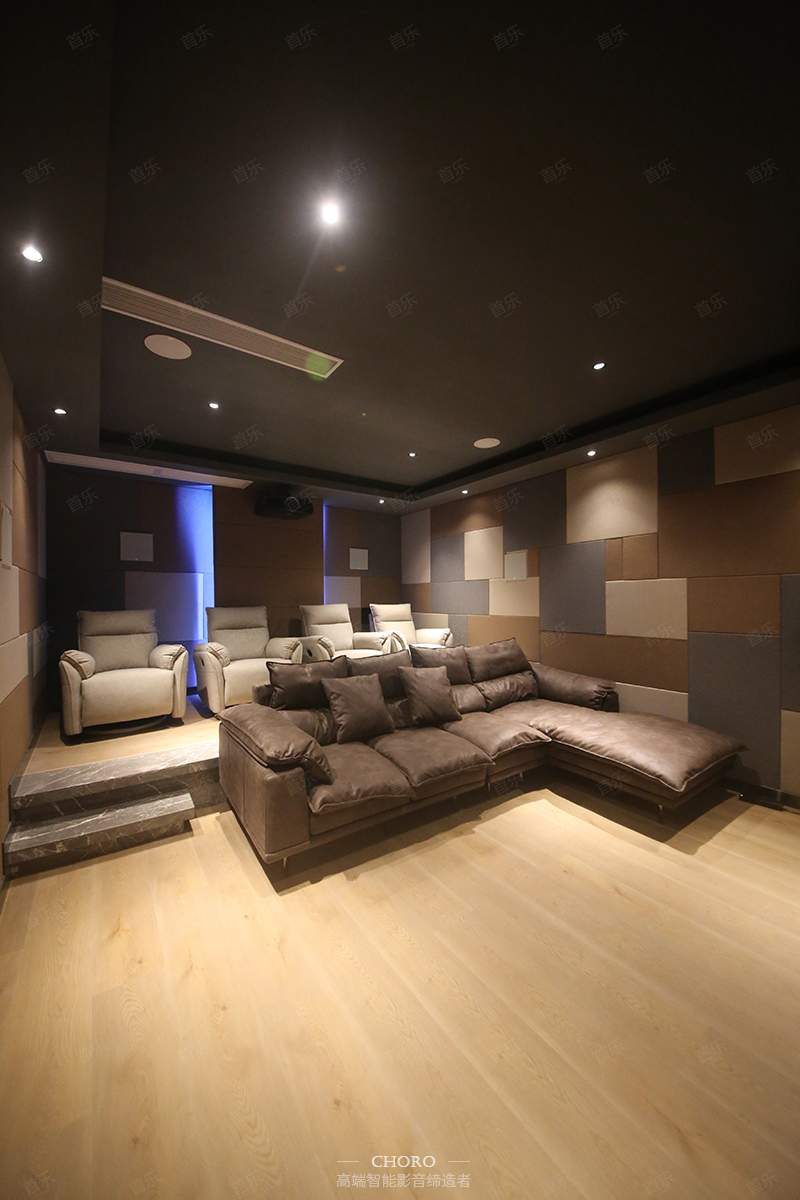

影音室设有两排座椅，为了避免第二排座位的观众观影不被遮挡，在后排设计一个合理的地台是非常必要的，并且台阶式设计从整体上拉升影音室的设计感。

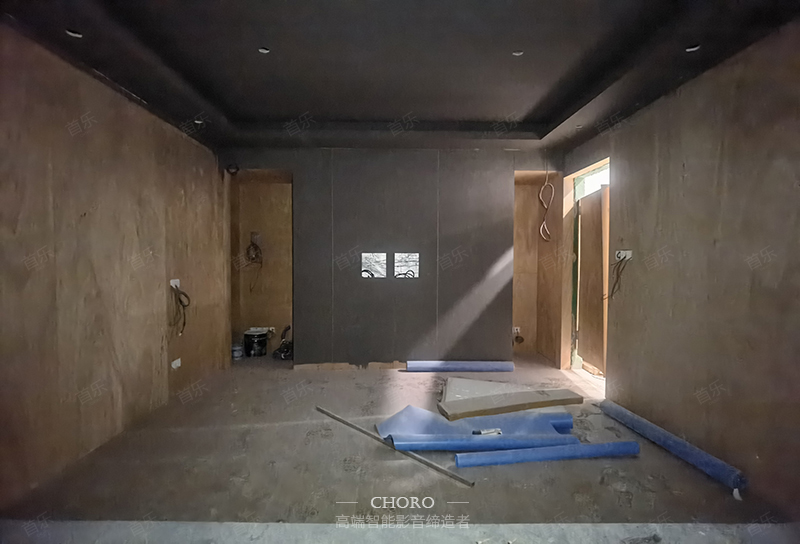

七、天花、地板，四面墙身构建

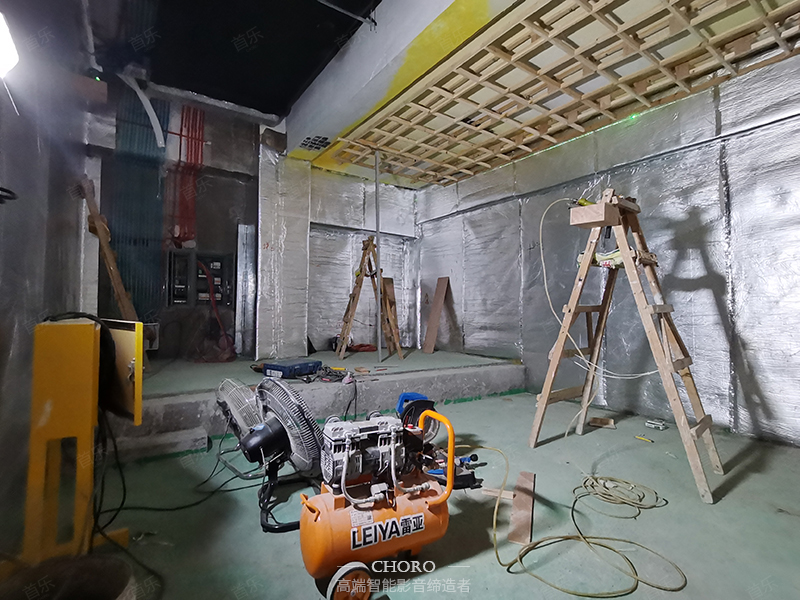

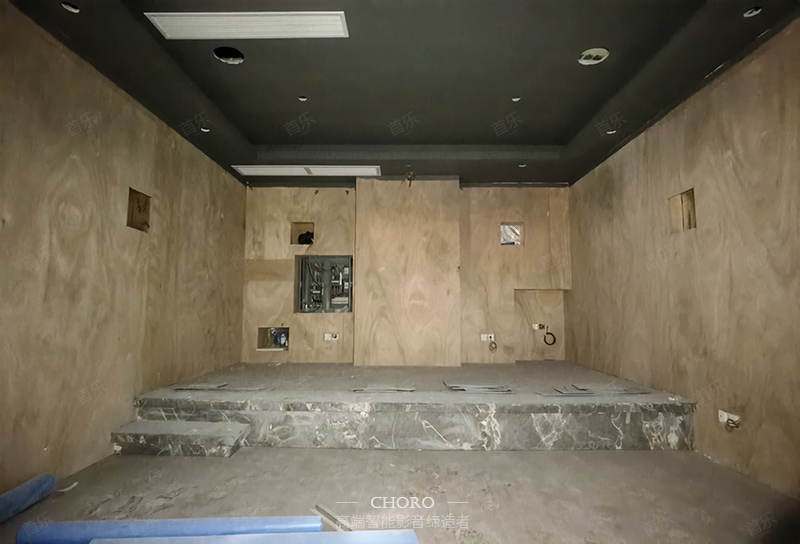

安装专业的声学隔音门，极大的阻隔室内环境对外界环境的影响。并于四面墙身，铺贴隔音毡、空腔填隔音棉、九厘夹板、声学装饰软、硬包，做好室内声学装修构建。

八、设计灯光辅助功能

在整个影音室中，影音室灯光主要起到烘托氛围的效果，因此在影音的灯光设计时，设计师总共设计了壁灯、射灯以及星光灯等辅助照明，以烘托影院的氛围。

九、根据效果图对实际情况调整

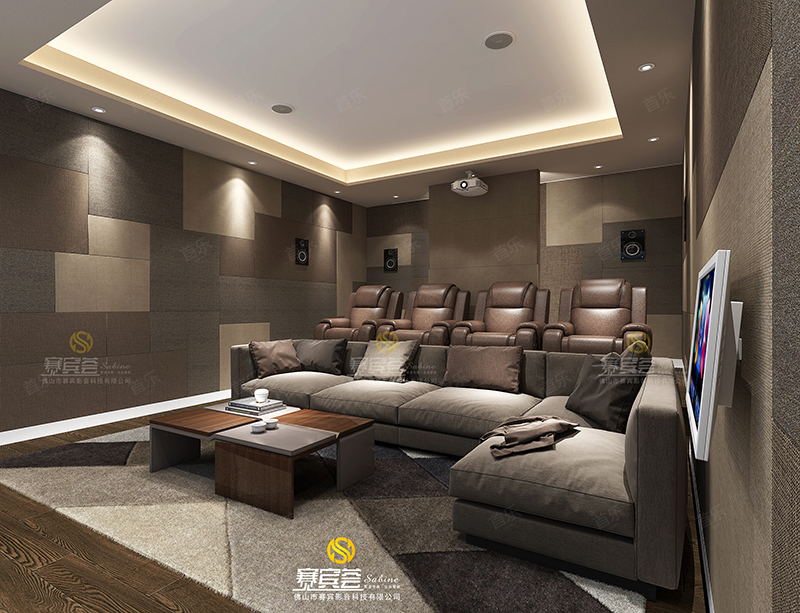

按照初步的效果图（下图），白色的背景天花，设计较单一，拉低整个影音室的档次，显得低档，并且白色在投影机折射的过程中，有反光的弊端，造成不良的观影效果。

我们在施工的过程中，扬长补短，把天花从效果图的白墙改为灰色（下图），整体看起来更协调，并且色调和墙面灰色相呼应，关键的一点是解决了投影机对白光的反射问题。

十、设备选择及安装

整体空间建设完成，之后就是对器材的安装及调试工作，此影音室虽是落地器材，却也完全属于定制安装设计：空间因柱子的原因，阻隔有墙洞，选用落地式主音箱OBERON 7安装入墙洞，并且有多余空间把机箱也摆入其中，后方墙洞则摆放低音炮和电箱，其他设备定制入墙，使空间很好被利用的同时，并为此（前后都有立柱的）空间量身定制。

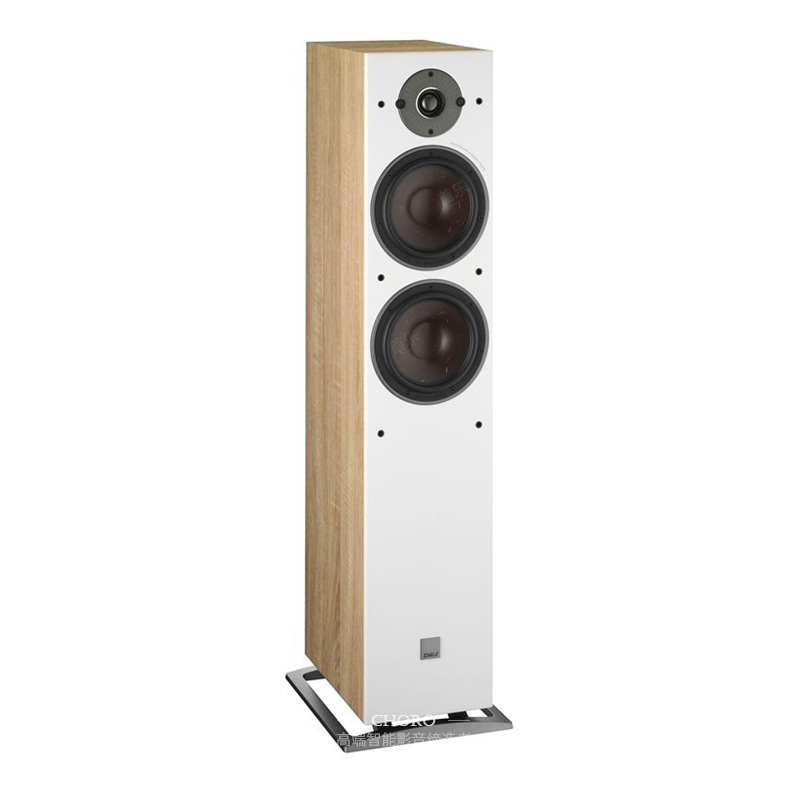

影院主音箱，隐藏于墙洞，丹麦达尼OBERON 7，绝佳的深沉低音和大空间表现，声音细腻，能够音乐、电影细节，以接近原声的自然方式进行演绎，即使在较低的音量下也足够让人惊艳。

影院的中置音箱：达尼PHANTOM H- 60两只，超轻质的软球顶丝膜高音单元极大地增强了高频分辨率，低音的深度与高音的广阔一起融入一个高度协调、清晰、自然的声场，声音的每一个细节都能很好展现。

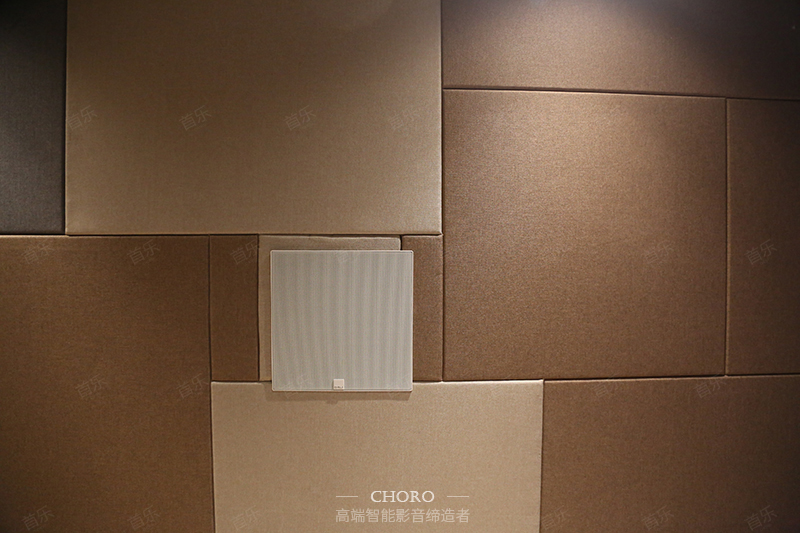

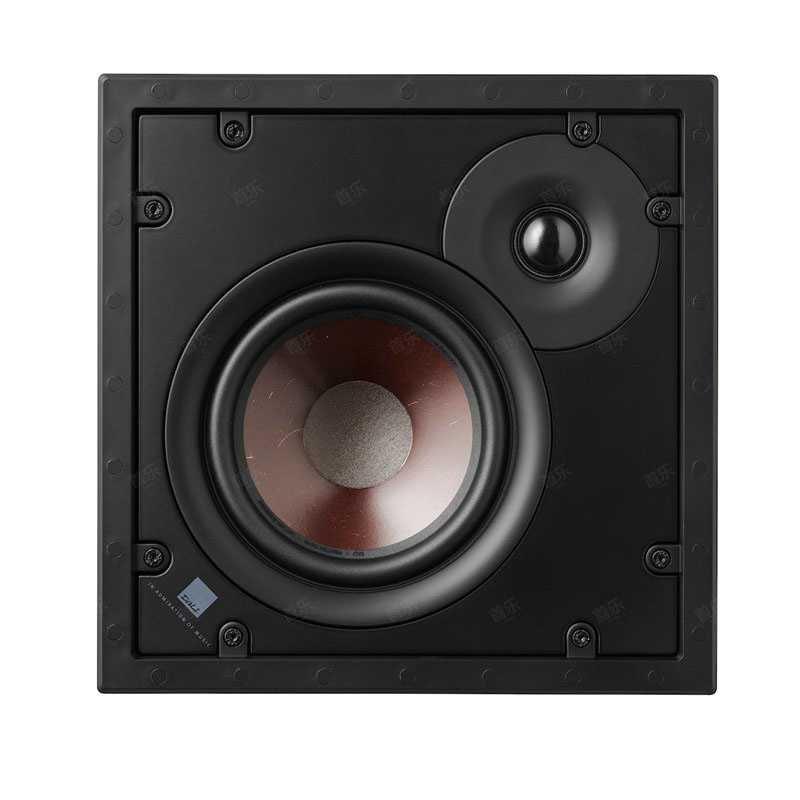

影院环绕音箱：达尼PHANTOM H-50，巧妙入墙，其体型小巧，超薄设计，声音表现人声对标丰富细腻、清澈明快的环绕音效。

影院天花全景声音箱达尼PHANTOM  E-50，定制安装进天花板，低音表现优良，营造全方位包围观影效果。

影院低音炮，达尼的K-14F，则定制安装入后方的墙洞，表面不显其形，低音表现排山倒海，震撼无比。

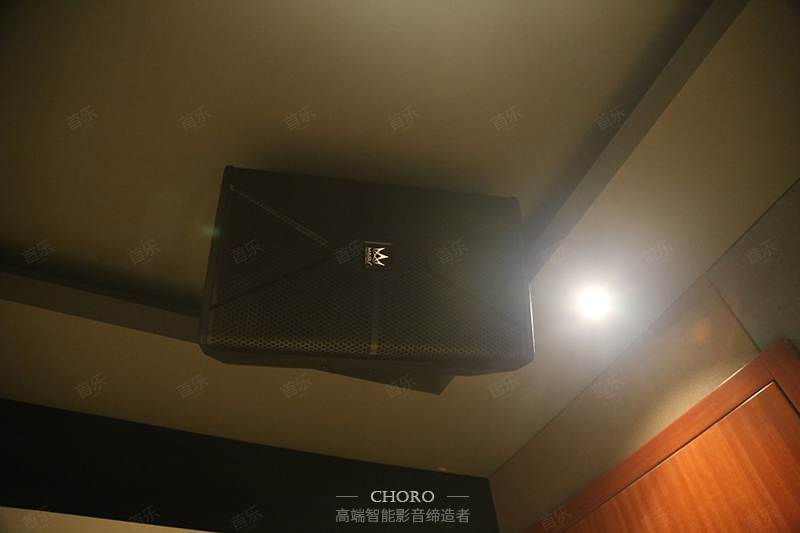

KTV系统使用壁挂英国MASU HK12，12寸低音单元和1.75寸压缩式高频驱动器组成，低频饱满，弹性十足，人声磁性丰富，声音的甜美度表现得非常好。

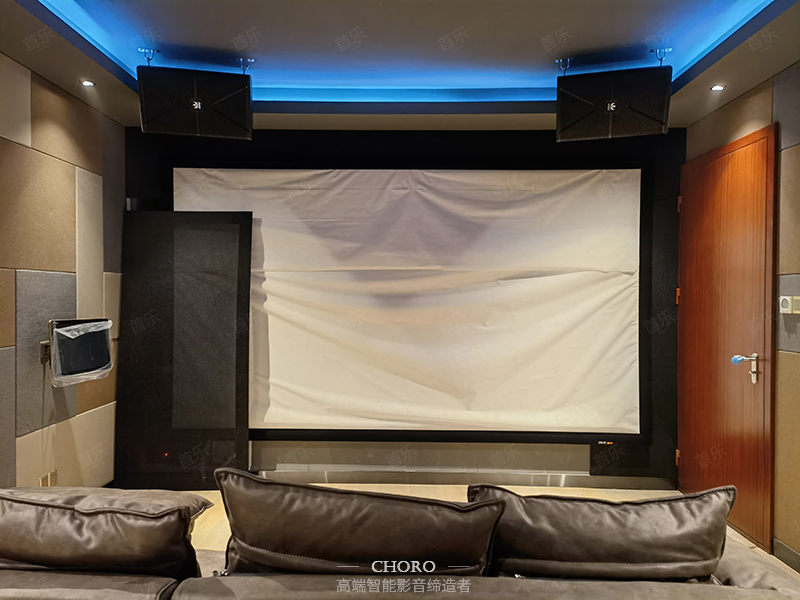

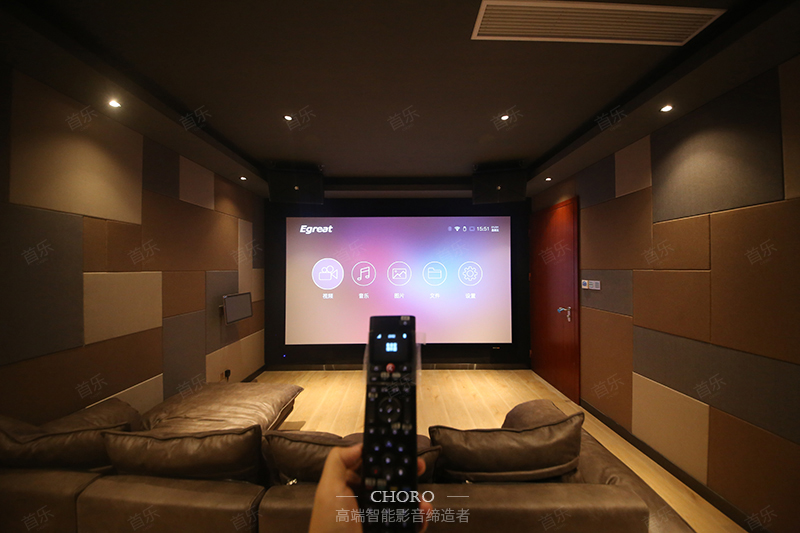

安装投影幕时，是考验技术人员水平的关键，还要考虑居中，以免影响观看者的视觉效果，投影幕布的水平中心点要与投影机镜头的中心点对齐，以免出现图像梯形。

十一、器材的调试工作

首先要调试的是影音室的美国Control4中央控制系统。控制系统的调试涉及到大量的软件编程，其功能或者说影音室控制的实现方式根据个人的喜好以及设备的不同进行编程。

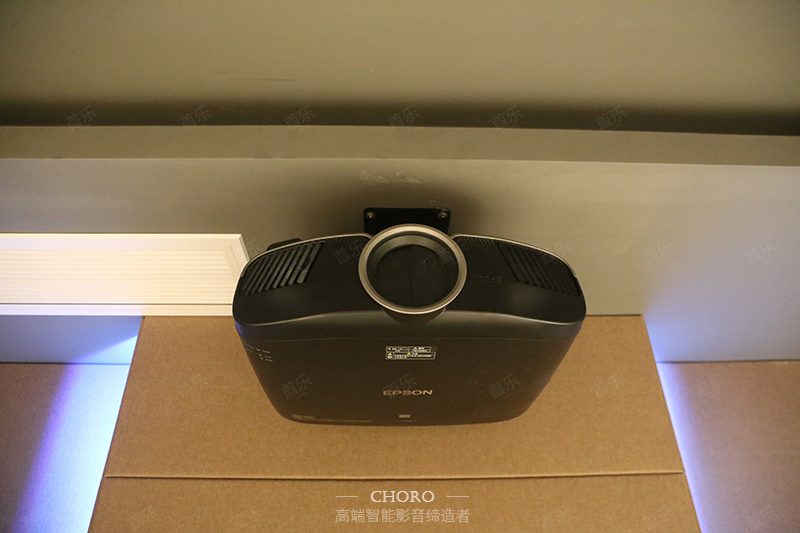

调整投影机聚焦，投影机镜头视投影机品牌、型号不同而定，有些是手动镜头，有些是电动镜头。这里我们影音室用的是爱普生TW9400，镜头采用电动镜头。

调试是一个繁琐而又需要细致的工作，每个设备在厂家出厂时已经做了调校，但因为环境的不同在细节的表现也不尽相同，因此调校师需要做的是在实际使用环境中对细节部分进行调校，经调校后，所表现出来的细节与调校前有明显差距。

音箱的摆位的调试

要将音箱摆到一个位置，其过程是复杂繁琐的。

影音室的音箱摆位是在影音室的设计之初就设计好的。调校师傅现在需要做的是在这个摆位设计的基础上进行微调。

调校时，同一个参数需要来回的不断的尝试，因此，调校需要很大的耐心。

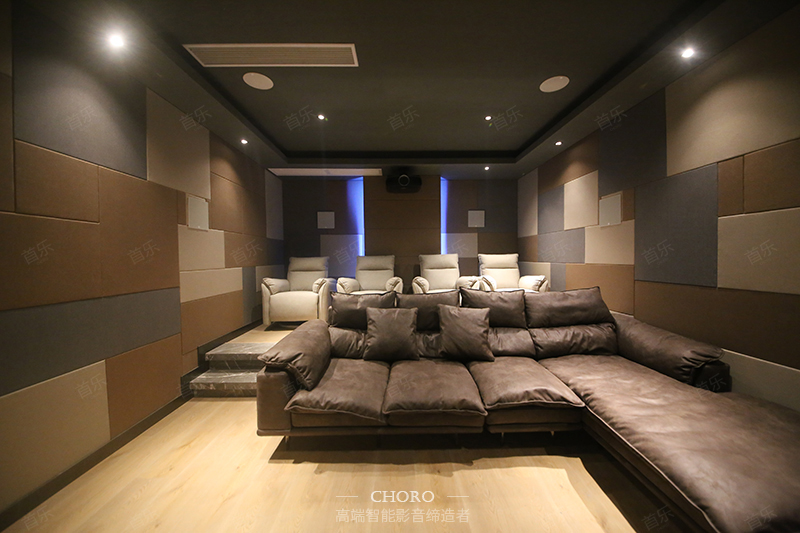

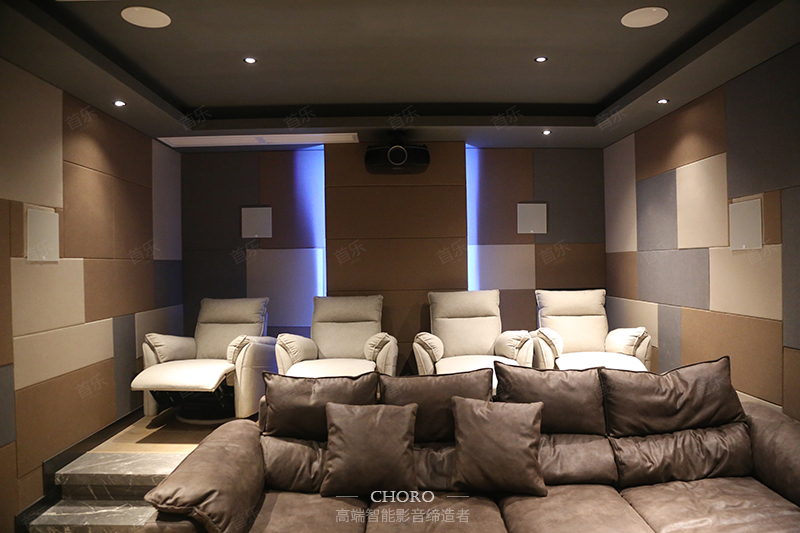

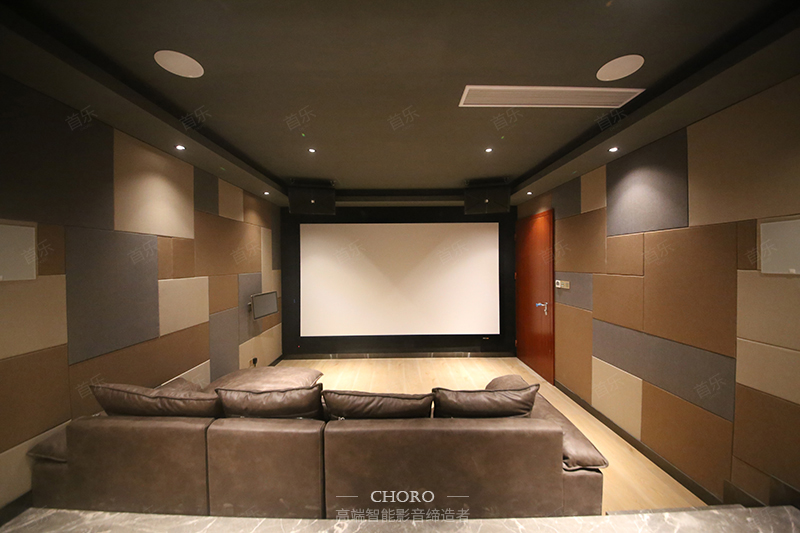

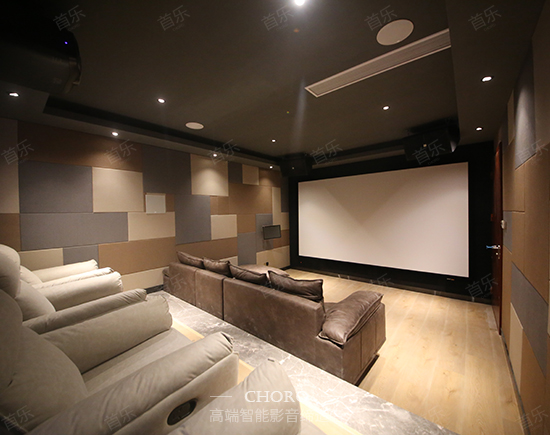

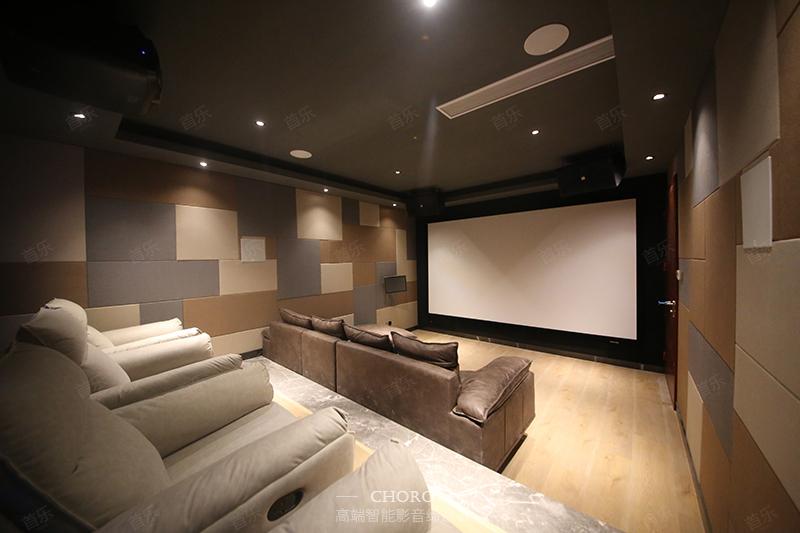

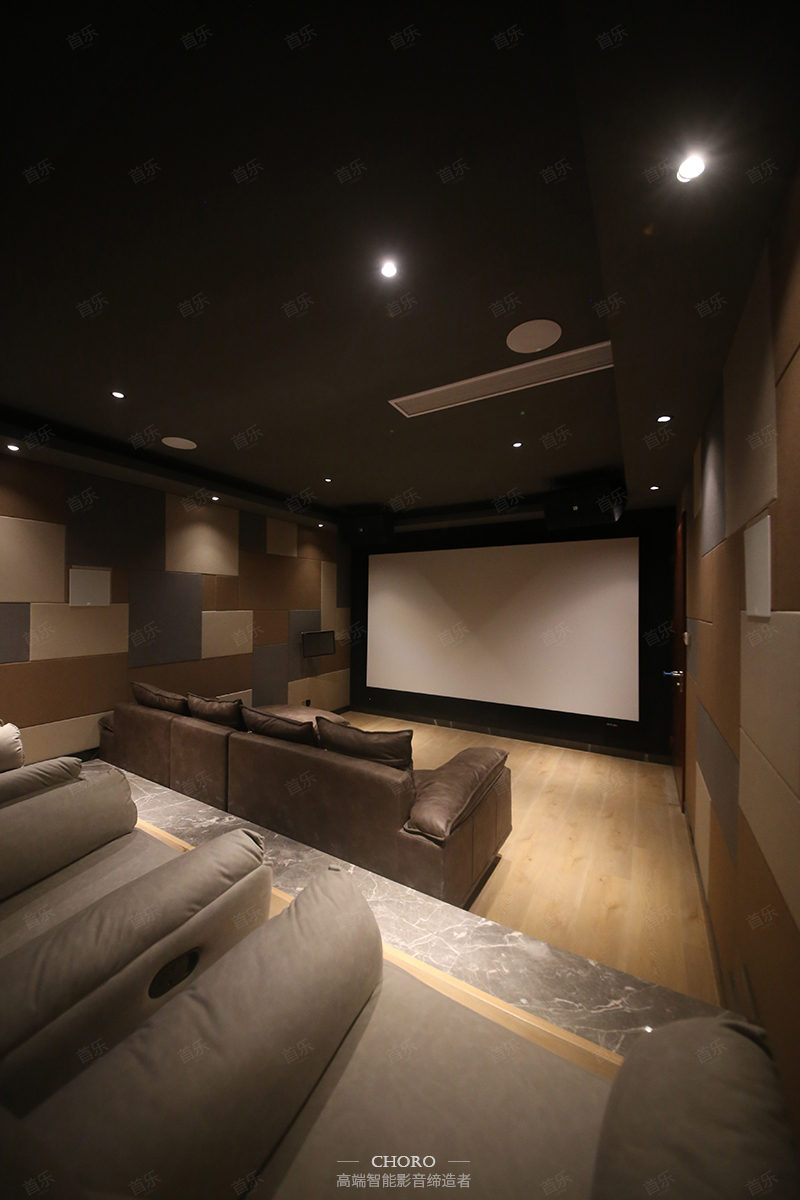

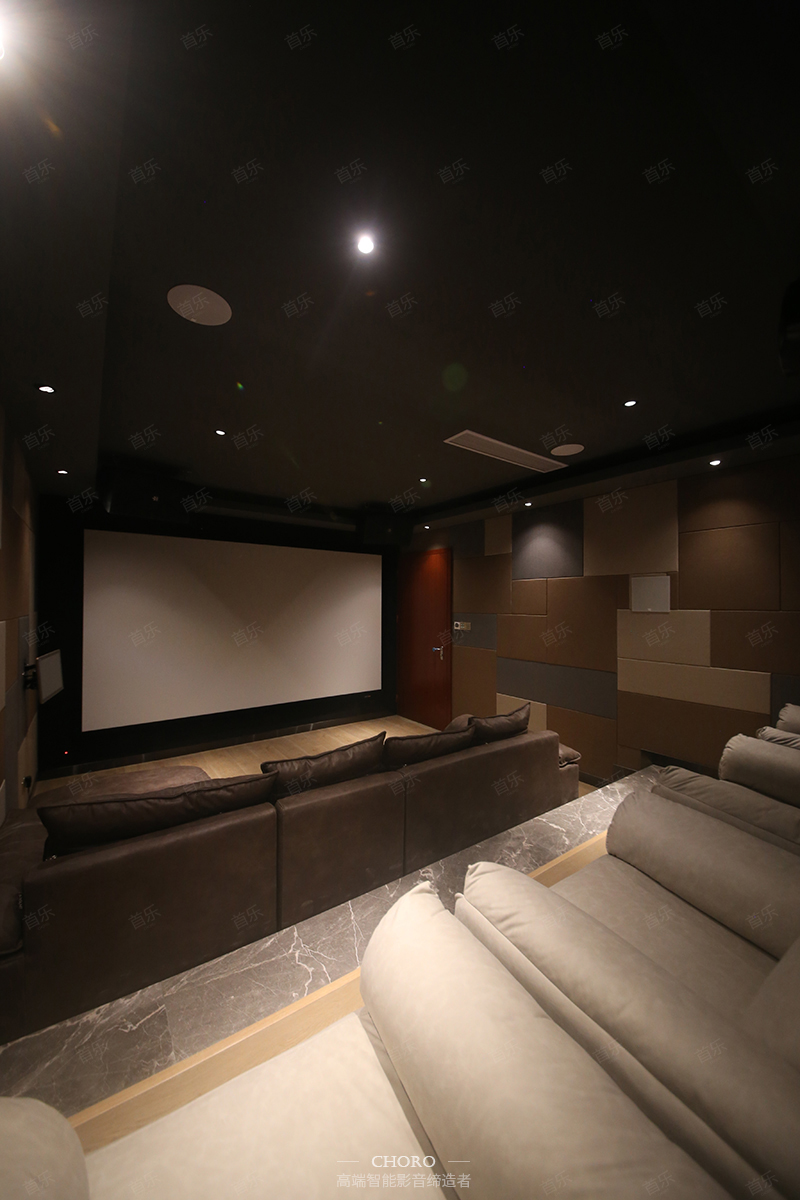

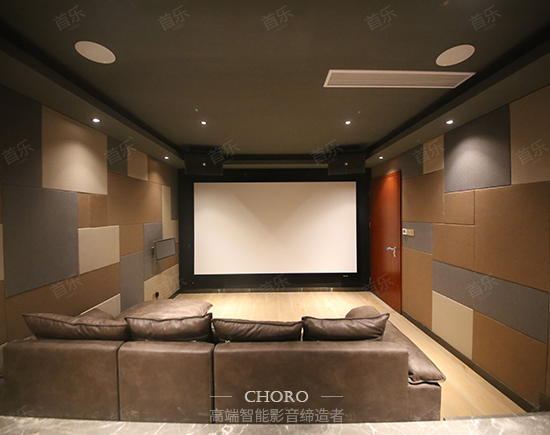

构建完成后的影音室，营造了“私享”的秘密空间。

设计心得

私享空间

业主不太喜欢电影院里“好莱坞”式让人嗤之以鼻的商业宣传片，那些煽情、矫情，根本无法打动渴望一场感动或一场大笑的他们。于是窝在家里看那些辛辛苦苦从各个地方淘回的碟就不知不觉间，成就了一种流行性的私密文化，成了一种让“私享”家们无法抗拒的生活方式。就在此时此刻，需要那么一点宁静，然后慢慢去享受。这正是私人影院给这些“私享”家们带来的生活方式。
